24KV 250kva compacte onderstationconfiguratie

24KV 250kva compact transformatorstation

Toepasselijke plaatsen voor onderstations van het doostype

1. Gebruikt als transformator voor straatlantaarns: zowel transformatoren in Europese stijl als in Amerikaanse stijl hebben voordelen ten opzichte van traditionele civieltechnische elektrische kamers in stroomsystemen met kleine belasting. Het onderstation van het doostype heeft veel lagere kosten in vergelijking met gewone elektrische kamers en een mooie uitstraling. Doostransformatoren in Europese stijl kunnen ook schelpen van het landschapstype gebruiken, waardoor het een prachtig landschap wordt.

2. Elektriciteitsverbruik in parken en woonwijken: Box-type onderstations worden vaak gebruikt voor stroomvoorziening in parken en woonwijken. Parken en woonwijken streven vaak naar esthetiek en nemen ruimte in beslag. Box-type onderstations lossen deze twee problemen effectief op, met een mooi uiterlijk en een kleine voetafdruk.

3. Industriële en mijnbouwelektriciteit: Vanwege het complexe terrein en de hoge tijdskosten stellen gebieden zoals fabrieken en mijnen hoge eisen aan stroomvoorzieningsapparatuur. Het onderstation van het doostype is eenvoudig te installeren, met een kleine hoeveelheid constructie ter plaatse en een beschermingsniveau van IP33, wat de constructiehoeveelheid en -duur aanzienlijk kan verkorten. Het is geïnstalleerd in gebieden met complex terrein.

4. Tijdelijk elektriciteitsverbruik: De bouweenheid verandert vaak de locatie van het elektriciteitsverbruik met de verhuizing van de bouwplaats, dus er is een set verplaatsbare distributieapparatuur nodig. Het onderstation van het doostype heeft een goede mobiliteit en voldoende laadvermogen, waarmee volledig kan worden voorzien in de tijdelijke elektriciteitsvraag van de bouwplaats.

1, de functie en kenmerken van Box Substation

Onderstation van het doostype verwijst naar een buitendistributieapparaat dat hoog- en laagspanningsschakelaars en transformatoren samen in een gesloten doos installeert. De belangrijkste functie is het leveren van de benodigde elektrische energie voor hoogspannings- of laagspanningsgebruikers. Het heeft de volgende kenmerken:

1. Kleine voetafdruk. Het installeren van een onderstation van het doostype kan meer dan tweederde van het landoppervlak besparen in vergelijking met het bouwen van een onderstation van dezelfde grootte.

2. Flexibele combinatiemethoden. De structuur van onderstations van het doostype is relatief compact, waarbij elke doos een onafhankelijk systeem vormt, wat de combinatiemethode flexibel en variabel maakt. De gebruiker kan enkele modi vrij combineren op basis van de werkelijke situatie om aan de behoeften van verschillende plaatsen te voldoen.

3. Mooi uiterlijk, gemakkelijk te coördineren met de omgeving. De behuizing van de kast kan in verschillende kleuren worden geselecteerd op basis van verschillende installatielocaties, waardoor het gemakkelijk kan worden afgestemd op de omgeving. Het is met name geschikt voor dichtbevolkte gebieden zoals stedelijke woongemeenschappen, stations, havens, luchthavens, parken, groene gordels, enz. Het kan worden gebruikt als een vast onderstation of een mobiel onderstation.

4. Lage investering en korte bouwcyclus. Onderstations van het doostype verlagen de investering met 40 tot 50 procent in vergelijking met conventionele onderstations van dezelfde schaal, en de constructie- en installatiecyclus kan aanzienlijk worden verkort. Tegelijkertijd is de dagelijkse onderhoudswerklast van het onderstation van het doostype ook relatief klein.

2, Soorten onderstations van het doostype

1. Montagetype

Installeer de complete set hoog- en laagspanningsapparaten en transformatoren in metalen dozen en laat operationele gangen achter in de hoog- en laagspanningsverdeelapparaten. Dit type baktransformator heeft een groot volume en wordt tegenwoordig zelden gebruikt.

2. Type combinatieapparaat

In plaats van de bestaande complete set apparaten te gebruiken, worden de hoog- en laagspanningsbesturings- en beveiligingselektrische apparatuur direct in de doos verpakt en vormen ze een geheel. Het ontwerp wordt als onderhoudsvrij beschouwd, zonder operationele gangen en een kleine doos, ook wel Europese stijldoostransformatoren of gewone doostransformatoren genoemd.

3. Eén lichaamstype

Vereenvoudig de hoogspanningsbesturings- en beveiligingsapparaten en plaats de hoogspannings- en laagspanningsdistributieapparaten en het hoofdgedeelte van de transformator samen in de transformatorolietank om een ​​geheel te vormen, kleiner, dicht bij de in olie ondergedompelde transformator van de dezelfde capaciteit, dat is 1/3 van de Europese transformatordoos. Ook bekend als Amerikaanse stijl boxtransformator of compacte boxtransformator.

3, Structuur van Box-onderstation

1. Structuur van een transformator in Europese stijl

(1) In China worden gewoonlijk onderstations in Europese stijl gebruikt, met drie delen die elk uit één kamer bestaan ​​en een "mu"- of "pin"-structuur vormen. Veelgebruikte modellen zijn ZBW en XWB. De dwarsdoorsnede- en bedradingsschema's worden weergegeven in afbeelding GYPD00102003-1. De hoogspanningskamer van de transformatordoos in Europese stijl is een ringnetwerk-, dubbele lijn- of terminalunit-lastschakelaar, met een klein volume en compatibiliteit met de ringnetwerkkast. Goedkeuring van een veilig en betrouwbaar compact ontwerp, met uitgebreide vergrendelingsfunctie tegen verkeerde bediening, hoge betrouwbaarheid en gemakkelijke bediening en onderhoud. Hoogspanningsapparatuur gebruikt over het algemeen een combinatie van lastschakelaar en zekering. De zekering is uitgerust met een impactor. Nadat de zekering is doorgebrand, duwt de spits op het ontgrendelingsmechanisme en springt de driefasige lastschakelaar tegelijkertijd open om faseverlies te voorkomen. Tegelijkertijd, als een elektrisch bedieningsmechanisme wordt gebruikt, kan de distributieautomatiseringsfunctie worden geïmplementeerd. De 10kV-kabeluitlaat van de ringnetwerkstructuur is uitgerust met een aardfoutindicator en nulvolgordesensor. Transformatoren kunnen van het olie-ondergedompelde of droge type zijn, met D, yn11-bedrading. Gezien de ongunstige warmteafvoer kan gebruik worden gemaakt van natuurlijke ventilatie of geforceerde ventilatie van bovenaf. De laagspanningsruimte is uitgerust met meting en blindvermogencompensatie, en het secundaire circuit en het aantal uitgaande lijnen kunnen worden ontworpen volgens de behoeften van de gebruiker om aan verschillende behoeften te voldoen. De buitenschaal is gemaakt van staalplaat of legeringsplaat, met een dubbellaagse bovenlaag en goede isolatie. Het uiterlijk en de kleur kunnen worden afgestemd op de omgeving. De hoogspanningskamer, transformatorkamer en laagspanningskamer zijn gescheiden in onafhankelijke compartimenten door scheidingswanden. Voor bewaking en onderhoud zijn in elk compartiment verlichtingsapparaten geïnstalleerd en wordt de verlichtingsschakelaar bediend door de deur.

2. Structuur van een transformator in Amerikaanse stijl

(1) De transformator in Amerikaanse stijl deelt een hoogspanningsschakelaar en transformator in dezelfde olietank. Veelvoorkomende modellen met doostransformatoren in Amerikaanse stijl zijn de ZB1336, GE en COOPER.

De transformator in Amerikaanse stijl heeft een volledig afgesloten en volledig geïsoleerde structuur, met een hoge veiligheid. Het kan worden gebruikt voor ringnetwerken en terminals, en de hoogspanning wordt geregeld door een T-type of V-type driefasige koppeling met vier standen oliebelastingsschakelaar

(2) De transformator maakt gebruik van een back-upzekering die in serie is geschakeld met een insteekzekering om bescherming te bieden. De back-upzekering is in de kast geïnstalleerd en werkt alleen als er een interne fasefout is in de transformatorkast, die wordt gebruikt om de hoogspanningslijn te beschermen. De steekzekering smelt door bij kortsluiting of overbelasting aan secundaire zijde.

Hoogspanningskabels zijn verbonden met moffen met goede isolatieprestaties, die zijn verbonden met kabelpluggen van het elleboogtype om de onder spanning staande delen af ​​te dichten. De kabelstekker van het elleboogtype is een volledig afgeschermde geïsoleerde stekker die volledig kan worden geladen en losgekoppeld, gelijk aan een lastschakelaar. Als het echter is aangesloten op een kortsluitingspunt, moeten de elleboogplug en de mof worden vervangen.

4, Werking van Box Substation

1. Het onderstation van het doostype moet op een relatief hoge plaats worden geplaatst, niet in laaggelegen gebieden, om te voorkomen dat regenwater de doos binnendringt en de werking van de apparatuur beïnvloedt. Bij het storten van betonnen platforms moeten openingen worden gelaten aan de hoog- en laagspanningszijde om het in- en uitleggen van kabels te vergemakkelijken. Als u bij het uitgraven van de fundering de grond tegenkomt die is gevormd door de opeenhoping van afval of corrosieve grond, moet deze worden uitgegraven tot vaste grond, vervolgens worden opgevuld met grond van goede kwaliteit en verdicht, en vervolgens worden gevuld met drie lagen grond of grind om de stabiliteit te waarborgen van de stichting.

2. De aarding en neutrale verbinding van het onderstation van het doostype delen een gemeenschappelijk aardingsnetwerk. Het aardingsraster gebruikt over het algemeen de methode om aardingspalen op de vier hoeken van de fundering te heien en ze vervolgens als geheel te verbinden. Er moeten twee betrouwbare verbindingen zijn tussen het onderstation van het doostype en het aardingsnet. Na gebruik moet de aardingsverbinding regelmatig worden gecontroleerd om er zeker van te zijn dat deze niet los zit of gecorrodeerd is. Meet regelmatig de aardingsweerstand, niet meer dan 4 Ω.

3. Het onderstation van het doostype maakt voornamelijk gebruik van natuurlijke luchtcirculatiekoeling. Daarom mag er geen afval omheen worden gestapeld, vooral niet om de deur van de transformatorruimte. De ventilatieopeningen van de lamellen moeten ook regelmatig worden schoongemaakt om ervoor te zorgen dat de apparatuur de maximaal toegestane temperatuur niet overschrijdt.

Nadat de laagspanningsstroomonderbreker is geactiveerd, moet de oorzaak worden vastgesteld voordat de stroom kan worden overgedragen om te voorkomen dat het ongeval zich uitbreidt.

5. De hoogspanningskamer van het onderstation van het doostype moet worden uitgerust met bliksemafleiders van zinkoxide en de installatiemethode moet geschikt zijn voor testen en vervangen.

6. Apparatuur zoals ringnetwerkschakelaars, transformatoren, bliksemafleiders enz. in de hoogspanningsruimte moeten regelmatig worden geïnspecteerd en onderhouden, defecten moeten tijdig worden ontdekt en verholpen en er moeten regelmatig preventieve isolatietests worden uitgevoerd. Als het langer dan 3 maanden wordt stopgezet en weer in gebruik wordt genomen, moet een volledige preventieve test van het project worden uitgevoerd.

7. Om een ​​hoogspanningszekering te vervangen zonder de capaciteit te onderbreken, moet de transformator worden uitgeschakeld en moet de mechanische vergrendeling tijdens bedrijf correct worden vrijgegeven en moet een geïsoleerde bedieningsstang worden gebruikt.

8. Alle inkomende en uitgaande kabelgaten van het onderstation van het doostype moeten worden afgedicht om te voorkomen dat kleine dieren binnendringen en ongelukken veroorzaken.

9. Moet een waarschuwingsbord hebben van "hoogspanningsgevaar" en een typeplaatjenummer voor elektrische apparatuur

Configuratie van hoogspanningszijde van kasttransformator

(1) De doostransformator is verdeeld in terminaltype en ringnetwerktype op basis van de primaire bedradingsmethode aan de hoogspanningszijde. De transformator van het aansluitdoostype hoeft geen rekening te houden met extra bedrading: als de hoogspanningszijde één in meerdere uit of meerdere in één uit is (meestal één in twee uit of drie uit, of twee in één uit of twee uit), is het kan worden beschouwd als een doostransformator van het ringnetwerktype.

(2) Doostransformatoren in Europese stijl hebben configuraties van stroomonderbrekers aan de hoogspanningszijde, evenals combinatiebeveiliging van lastschakelaarzekeringen. Gezien de kosten van doostransformatoren, wordt voor doostransformatoren met een capaciteit van niet meer dan 800 kV · A en lage vereisten voor hoogspanningszijdebeveiligingsconfiguratie vaak de laatste gebruikt.

(3) De hoogspanningsbelastingsschakelaars die zijn geconfigureerd in transformatorboxen in Europese stijl zijn meestal FLN{2}} zwavelhexafluoride-belastingsschakelaars.

(4) De nominale stroom van de smeltzekering met hoog voltage voor bescherming wordt geselecteerd volgens de volgende formule:

Irr=KIgmax

In de formule, Irr - nominale stroom van de smelting, A; K - coëfficiënt, over het algemeen genomen als 1,3:

Igmax - Nominale stroom aan de hoogspanningszijde van de transformator.

(5) Gezien de veiligheid van bediening en onderhoud, moet de configuratie aan de hoogspanningszijde van transformatoren in Europese stijl aan de volgende vereisten voldoen.

① Wanneer de lastschakelaar is losgekoppeld, is er een aardingsapparaat om de onderhoudsveiligheid te garanderen.

② De lastschakelaar en isolatieschakelaar zorgen voor wederzijdse vergrendeling om een ​​veilige werking te garanderen.

(6) Vanwege de combinatie van hoogspanningslastschakelaar en zekering, wordt de Amerikaanse stijldoostransformator in dezelfde in olie ondergedompelde doos gemonteerd, inclusief positielastschakelaar, back-upzekering, insteekzekering en transformator. Het type ringnetwerk wordt bereikt door de interne aansluitklemmen van de positielastschakelaar om te zetten.

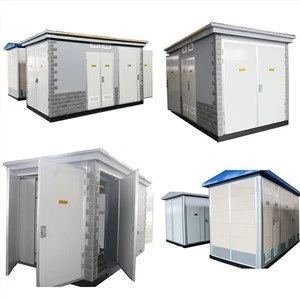

PRODUCTFOTO

FABRIEK WERKPLAATS

BEDRIJFSOVERZICHT

TENTOONSTELLING

VERPAKKING & LEVERING



Dit product wordt meestal op maat gemaakt.
Wij zijn een fabrikant en hebben een professionele technische afdeling die oplossingen kan ontwerpen en leveren op basis van de behoeften van de klant.
Neem contact op met ons verkooppersoneel om ontwerptekeningen te verkrijgen

Hier zijn onze voorbeelden van klanten ter referentie

Afghaanse klanten

TECHNISCHE EISEN EN KENMERKEN VAN APPARATUUR
Re:82 stelt een compact onderstation in
Item- Nee.	Overzicht van technische gegevens	Eenheid	Verplicht (op 3000 m	Aangeboden gegevens
	Vereisten voor systeemgegevens
1.05.10	Gevlochten koperen geleider voor aarding
	Fabrikant	-
	Materiaal	-	koper
	Dwarsdoorsnede	mm2	>50
	Lengte	m	>40
1.05.11	Aardingsstaven
	Fabrikant	-
	Type	-
	Materiaal!	-
	Lengte	m
	Secties per stang	stuks
1.6	Compacte onderstations (optie 1)
	Fabrikant	-		fengyuan
	Type	-		Buitenshuis
	Algemene beschermingsklasse voor compleet onderstation	-	IP44	IP44
	Materiaal behuizing	-		GI
	Totale afmetingen (B x L x H)
	voor S/S met 1x50 kVA transformator	mm/mm/mm		3000x1850x2150
	■ voor S/S met 1x100 kVA transformator	mm/mm/mm		3000x1850x2150
	voor S/S met 1x160 kVA transformator	mm/mm/mm		3000x1850x2150
	• voor S/S met 1x250 kVA transformator	mm/mm/mm		3000x1850x2150
	Totaal gewicht
	■ voor S/S met 1x50 kVA transformator	kg		1000kg.
	■ voor S/S met 1x100 kVA transformator	kg		1000kg.
	■ voor S/S met 1x160 kVA transformator	kg		1000kg.
	■ voor S/S met 1x250 kVA transformator	kg		1000kg.
1.6.1	20 kV Schakelapparatuur
	Fabrikant	-		Chnt / equivalent
	Type	-		Indoor RMU
	Nominale spanning	kV	20	20
	Maximale bedrijfsspanning	kV	24	24
	Nominale stroom	A	400	400
	Nominale stroom voor korte tijd	kA	16	16
	Nominale netfrequentie is bestand tegen spanning	kV	50	50
	Nominale stoothoudspanning (piekwaarde)	k-^piek	125	125
	Isolerend middel		SF6/lucht	SF6/lucht
	Beschermingsklasse		lP4x	lP4x



INDIEN NODIG MEER DETAILS, GELIEVE GERUST CONTACT MET ONS OP TE NEMEN
