Wat zijn veelvoorkomende fouten bij schakelkasten en ringnetwerkkasten?

Wat zijn veelvoorkomende fouten bij schakelkasten en ringnetwerkkasten?

Veelvoorkomende schakelapparatuurfouten omvatten de volgende categorieën:

(1) Verkeerde werking en weigering om fouten te bedienen. Dergelijke fouten kunnen worden veroorzaakt door mechanische fouten in het transmissiesysteem en het bedieningsmechanisme, of door problemen met de elektrische besturing en hulpcircuits; De mechanische fouten van het bedieningsmechanisme en het transmissiesysteem manifesteren zich voornamelijk als vastlopen van het mechanisme, vervorming van componenten, verplaatsing of schade, losse en vastzittende openende en sluitende ijzeren kern, losse aspen, uitvalfout, enz. Elektrische besturing en hulpcircuitfouten manifesteren zich zoals slecht contact in de secundaire bedrading, losse klemmen, onjuiste bedrading, inbranden van de openings- en sluitspoelen door vastzittende mechanismen of slechte overdrachtsschakelaars, ineffectief schakelen van hulpschakelaars, evenals storingen in werkende voedingen, sluitmagneetschakelaars, microschakelaars, enz.

(2) Breuk- en sluitfouten. Dit type fout wordt veroorzaakt door het lichaam van de stroomonderbreker en voor stroomonderbrekers met een laag oliepeil manifesteert het zich voornamelijk als kortsluiting in de brandstofinjectie, verlies van brandbluskamer in de boog, onvoldoende breekcapaciteit en explosie wanneer gesloten. Voor vacuümstroomonderbrekers manifesteert het zich als luchtlekkage in de boogdovende kamer en balg, verminderd vacuüm en herontsteken van de condensatorbank. Kraken van keramische leidingen, enz.

(3) Stroomvoerende fout. Dit type storing wordt voornamelijk veroorzaakt door slecht contact van de isolatieplug in de schakelkast, wat leidt tot contactsmelting;

(4) Isolatiefout. Dit omvat voornamelijk interfase- of fase-naar-aarde-kortsluiting van de rail, ontlading tussen de rail en de bus, ontlading van dynamische en statische contacten en verborgen gevaarontlading in het kabelcompartiment. De typische soorten fouten zijn externe isolatie naar aardingsoverslag, interne isolatie naar aardingsoverslag, isolatie-overslag tussen fasen, overspanningsoverspanning door bliksem, porseleinen bus, overslag van condensatorbus, overslag van vervuiling, storing, explosie, overslag van hefstang, CT-explosie, storing, flashover, gebroken porseleinen flessen, enz.

(5) Externe krachten en andere fouten. Inclusief inslagen van externe objecten, natuurrampen, kortsluiting veroorzaakt door dieren etc

De meest voorkomende soorten storingen in de ringnetwerkkast zijn onder meer: ​​kabeloverlappingsfout, steunisolator en railkopontlading, gaskamerfout, etc.

1. PT- en CT-storingen. De ringnetwerkkast met interface voor distributieautomatisering is vaak uitgerust met PT en CT om data-informatie te leveren, zoals bedrijfsvoeding voor schakelaars en belastingsstroom die nodig is voor distributieautomatisering.

2. Storing bliksemafleider: Enkele bliksemafleiders in de ringnetwerkkast zijn kapot gegaan of geëxplodeerd, waardoor kortsluiting tussen fasen in de kabelkamer of ontlading van de kabelkop naar de mantel is ontstaan.

3. Fout kabeloverlapping:

(1) Momenteel is de kabelbevestigingsmethode van het hulstype, die geen substantiële bevestiging kan bereiken. Tijdens het gebruik wordt de spanning die wordt gegenereerd door het eigen gewicht, elektrische energie, externe krachten, enz. Van elke fase overgebracht naar de mof waar de kabel overlapt. In ernstige gevallen kan dit schade en luchtlekkage bij de mof veroorzaken, wat tot storingen kan leiden.

(2) Spanningsvrijgave: voordat de kabel wordt bevestigd, is het vaak nodig om externe kracht uit te oefenen om de kabel te draaien. Na installatie wordt de interne spanning die door de torsie wordt gegenereerd geleidelijk opgeheven en het resulterende koppel werkt op de mof van de kabeloverlapping.

(3) Belastingsmutatie: door belastingsmutaties, overspanning enz. stijgt de temperatuur van de kabelkop en barst de isolatiehuls.

4. Afvoerfout bij kabelsteunisolator en railpaalkop. De steunisolator van de kabelruimte of de paalkop van het railstel kan oppervlakkig ontladen of zelfs defect raken als gevolg van blootstelling aan stof, vochtigheid en andere omgevingen.

5. Secundaire circuitfout: nadat er een kortsluitingsfout in het systeem was opgetreden, schakelde de schakelapparatuur niet normaal uit, wat resulteerde in een langdurige kortsluitstroom. Door de hoge stroom aan de secundaire zijde van de stroomtransformator is de isolatie van de wikkeling doorgebrand.

6. Beveiligingsfout: de voeding van de beveiligingsbesturing is aangesloten vanaf de secundaire kant van de spanningstransformator. Wanneer een kortsluitingsfout optreedt, zal de secundaire foutstroom van de CT alarmeren. De kortsluitingsfout veroorzaakt echter een aanzienlijke daling van de systeemspanning, waardoor het onmogelijk wordt om de lastschakelaar uit te schakelen. De kortsluitstroom gaat door totdat de superieure beveiliging uitschakelt en de stroomtoevoer onderbreekt.

PRODUCTLINK

http://www.switchgear-china.com/ring-main-unit/sf6-insulated-switchgear/sf6-rmu-switchgear.html

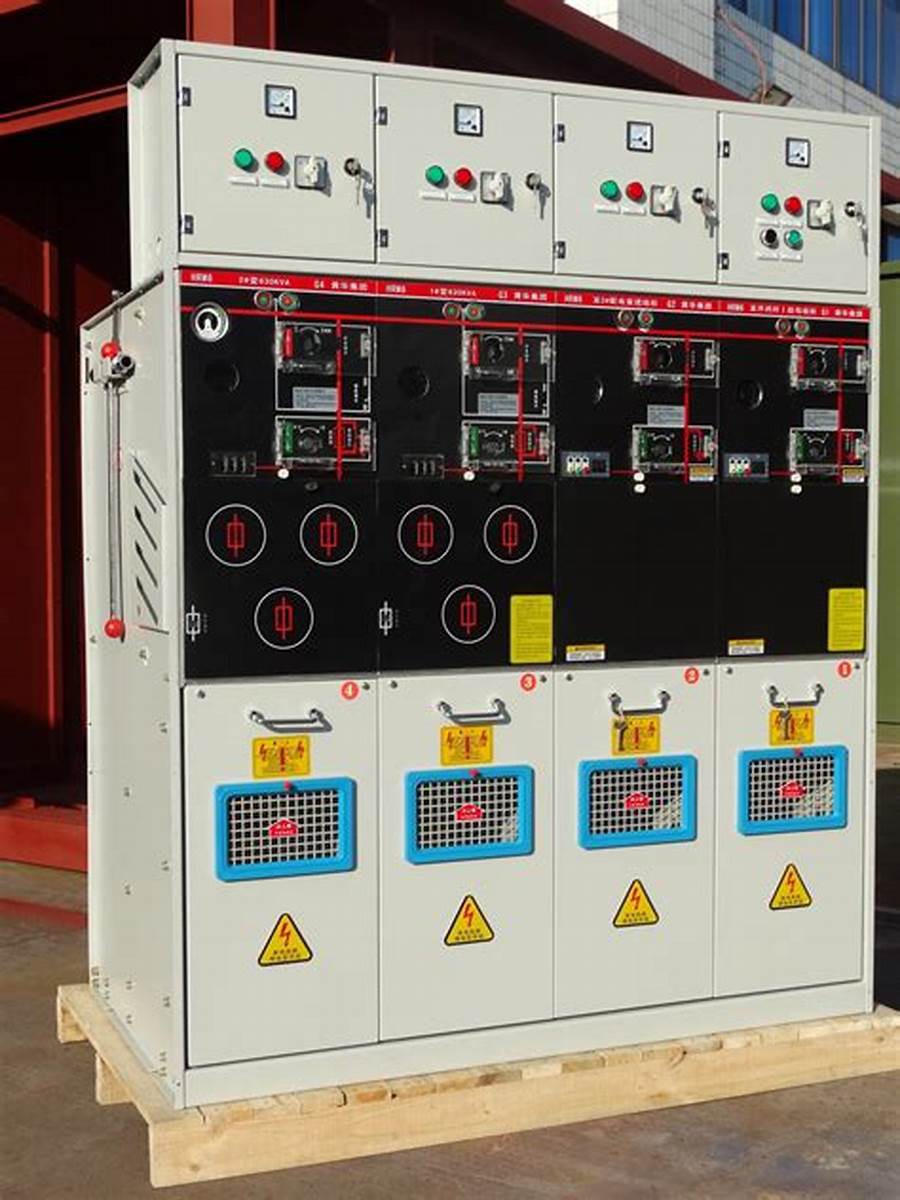

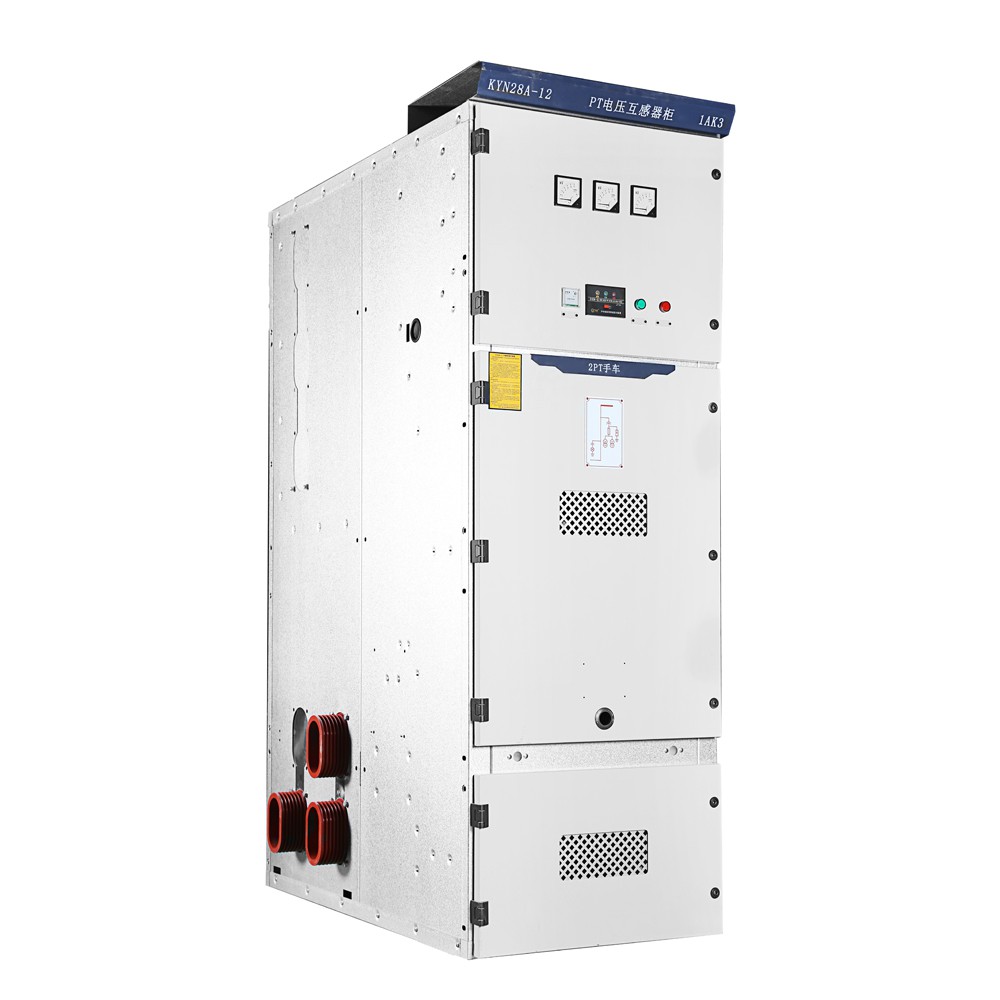

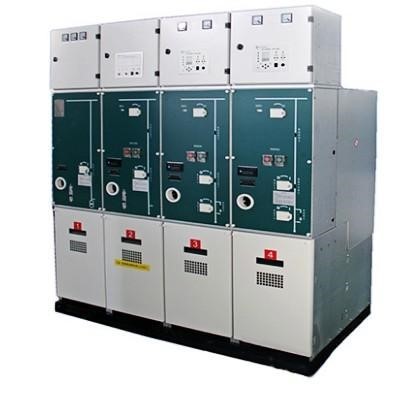

PRODUCTFOTO

Dit product wordt meestal op maat gemaakt.
Wij zijn een fabrikant en hebben een professionele technische afdeling die oplossingen kan ontwerpen en leveren op basis van de behoeften van de klant.
Neem contact op met ons verkooppersoneel om ontwerptekeningen te verkrijgen

Hier zijn onze voorbeelden van klanten ter referentie

Oezbekistan klant

Data papier
1.1 710-512-01-MVS1 Hoofdonderstation
Inkomend schakelmateriaal A01 B01 2
Geen Componenten Specificatie Eenheid Aantal Maker
1 VCB
HVX12-50-31-F 275 mm
Hoogte Minder dan of gelijk aan 2000m
Openingsspanning DC220V
Sluitspanning DC220V
Energieopslagspanning DC220V
Stel 1 China in
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Reeks 3 China
4 Hoogspanningszekering XRNP1-12 0.5A Pc 3 China
5 Bliksemafleider HY5WZ-17/50 Set 3 China
6 Intelligent bedieningspaneel WY-9008Een pc 1 China
7 Indicator kortsluiting en aardfout EKL-4-1 Pc 1 China
8 Multifunctioneel elektrisch instrument PD666-3S3 380V 5A Pc 1 China
9 Primaire harmonische eliminator LXQ-12KV Pc 1 Fengyuan
10 Opgeladen display DXN-12Q Pc 1 China
11 Temperatuur- en vochtigheidsregelaar WY-CS-III Pc 1 China
12 Verbindingsstuk JY-2 Pc 3 China
13 Aansluitdoos PJ1 Pc 1 China
14 Meetbeugel Universeel type Pc 1 China
15 Signaallamp ND16-22D/4 AC380V rood Pc 1 CHNT
16 Signaallamp ND16-22D/4 AC380V groen Pc 1 CHNT
17 Signaallamp ND16-22D/4 AC380V wit Pc 1 CHNT
18 AC miniatuur stroomonderbreker NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 AC miniatuur stroomonderbreker NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC miniatuur stroomonderbreker NB1Z-63 2P C6 Pc 1 Fengyuan
21 AC miniatuur stroomonderbreker NB1-63/3P B2A 6kA(R) Pc 1 China
22 Universele testterminal RURTK/S Pc 30 China
23 Universeel aansluitblok RUK 5B Pc 18 China
24 Kast boven kleine bus Ø 6 koperen staaf m 11 Fengyuan
