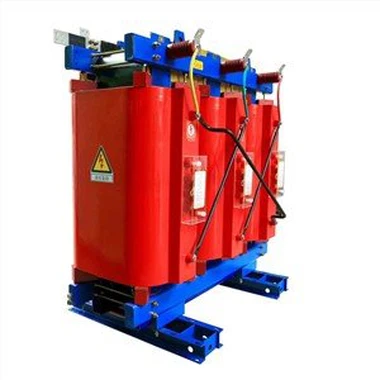

Droge 35/0.4kv driefasige gegoten harstransformator

epoxyhars gegoten droge transformator wordt automatisch onder vacuüm gegoten met dunne isolerende banden. De kern is gemaakt van een hoogdoorlatende, op korrels georiënteerde siliciumplaat en gegoten met geïmporteerde epoxyhars. De spoel is versterkt met glasvezel en onder vacuüm gegoten met epoxyhars. Het heeft goede mechanische eigenschappen, is vrij van barsten en binnenbellen, en heeft een lage lokale ontlading, hoge betrouwbaarheid en lange levensduur. De hoog- en laagspanningssystemen worden onder vacuüm gegoten, dus de spoel zal geen vocht opnemen, de klemmen van de kern worden onderworpen aan een corrosiebestendige behandeling en kunnen onder hoge temperaturen of andere ernstige omgevingen lopen.

Aanvraag sturen

Beschrijving

Droge 35/0.4kv driefasige gietharstransformator

Voordeel

1. Veilig, vuurvast, geen vervuiling, het kan direct in het laadcentrum worden geïnstalleerd.
2. Gratis onderhoud, eenvoudig te installeren, lage totale bedrijfskosten.
3. Met een goede vochtbestendigheid kan het normaal werken onder de luchtvochtigheid van 100 procent. Nadat deze is gestopt met werken, kan de storing zonder voordrogen weer in gebruik worden genomen.
4. Laag verlies, lage gedeeltelijke ontlading, laag geluidsniveau, goede warmteafvoercapaciteit. Onder de omstandigheden van geforceerde luchtkoeling kan het werken met een nominale belasting van 150 procent.
5.The uitgerust perfect vochtigheidsbescherming & controlesysteem kan betrouwbaar verstrekken;

Functiekenmerken:

1. Vlamvertragend, niet-vervuilend, het kan direct in het laadcentrum worden geïnstalleerd.
2. Onderhoudsvrij, eenvoudig te installeren, lage bedrijfskosten.
3.De behuizing kan een goede vochtbestendigheid hebben, de transformator kan in gebruik worden genomen zonder vooraf te drogen onder 100 procent vochtigheid bij normaal gebruik.
4. Laag verlies, lichtgewicht en klein volume, laag geluidsniveau, goede warmteafvoer, het kan 150 procent nominale belasting zijn onder geforceerde luchtkoeling.
5. Uitgerust met een compleet controlesysteem voor temperatuurbescherming om betrouwbare bescherming te bieden voor de veilige werking van:
transformatoren.
6. Hoge betrouwbaarheid. De resultaten van de controle van de producten die in gebruik zijn genomen, tonen aan dat de betrouwbaarheidsindex het internationale geavanceerde niveau heeft bereikt.

Structurele kenmerken:

Cast-foil Coil: door het volledige gedeelte van koperfolie aan te nemen, samen met de F-klasse draaiisolatie, wordt de laagspanningswikkeling gewikkeld door de speciale laagspanningsfoliewikkelmachine. De foliespoel lost problemen op zoals grote kortsluiting, ongelijke ampèrewinding, slechte warmteafvoer, bestaande wikkelspiraalhoek en onstabiele handmatige laskwaliteit als gevolg van lage spanning en grote stroomspoelwikkelproducten. Tegelijkertijd wordt het kronkelende uiteinde in ons bedrijf behandeld met harsophoping, stolling om vorm, vochtbestendig en aangroeiwerend te maken, het loden koperen peloton wordt automatisch gelast door argonbooglassen.

Temperatuurregelingsapparaat: de transformator keurt BWDK-reeksen van signaalthermometer goed. De temperatuurcomponenten zijn ingebed in de bovenste helft van de laagspanningsspoel, kunnen automatisch de werkvochtigheid van fasespoelen detecteren en dynamisch weergeven en hebben ook de functies van oververhittingsalarm en uitschakeling.

Nee.	Conditie		Eenheden	Parameterwaarden
1	Nominale spanning		kV	10
2	Hoogste bedrijfsspanning		kV	12
3	Systeem Neutraal Punt Aardingsmodus			opgegraven
4	Nominale frequentie:		Hz	50
5	Vervuilingsgraad			d(Ⅲ)
6	Systeemkortsluitstroomniveau (hoogspanningszijde)		kA	20
7	Omgevingstemperatuur	Maximale dagelijkse temperatuur	rang	40
		Minimale dagelijkse temperatuur	rang	-25
		Maximaal dagelijks temperatuurverschil	K	25
		Gemiddelde temperatuur van de heetste maand	rang	30
		Maximale jaarlijkse gemiddelde temperatuur	rang	20
8	Vochtigheid	Gemiddelde dagelijkse relatieve vochtigheid	procent	Kleiner dan of gelijk aan 95
8	Vochtigheid	Gemiddelde maandelijkse relatieve vochtigheid	procent	Minder dan of gelijk aan 90
9	Hoogte		m	Minder dan of gelijk aan 1000
10	Intensiteit van zonnestraling		W/cm2	0.1
11	Maximale glazuurdikte		mm	20
12	Maximale gemiddelde windsnelheid: 10 minuten in goede omstandigheden houden op 10 meter boven de grond		m/s	35
13	Weerstand tegen aardbevingen	Horizontale grondversnelling	m/s2	2
13	Weerstand tegen aardbevingen	Veiligheidscoëfficiënt van 3 sinds resonantiecycli		Groter dan of gelijk aan 1,67
14	Opstelplaats			Binnen
Opmerking 1: Waarden over temperaturen in de tabel moeten dienovereenkomstig worden aangepast als de laagste omgevingstemperatuur hoger is dan -25 graad. Opmerking 2: Vervuilingsgraaddiagram moet worden verstrekt als de vervuilingsgraad klasse IV is.

dry type transformer (2)

dry type transformer (4)

dry type transformer (5)

dry type transformer (7)

dry type transformer (8)

dry type transformer

CERTIFICAAT

CQC

TENTOONSTELLING

BEDRIJFSOVERZICHT

FAQ

Q5 : Is OEM/ODM beschikbaar?

A: Ja, dat is het! Onze producten kunnen worden aangepast. We hebben ontwerp- en ingenieursteams, we kunnen producten aanpassen aan de tekening of vereisten van de klant.

Q6 : U bent fabrikant of handelsonderneming?
A: We zijn in de fabriek, als een 100 procent professionele fabrikant met 20 jaar fabrikantervaring, kunnen we producten produceren volgens de eisen van de klant en we kunnen ook de kwaliteit van producten voor 100 procent controleren.

Q7 : Kan over de prijs worden onderhandeld?

A: Ja, de prijs is bespreekbaar. Het kan worden gewijzigd volgens uw hoeveelheid of pakket

Q8 :Hoe zit het met de inspectie?

A: We hebben het hele inspectiesysteem, van grondstof tot eindproduct, inclusief temperatuurstijgingstest, zoutsproeitest geleidertype test, mechanische levensduurtest.

Q9 :Wat is betalingsvoorwaarden?

A: T.T, Paypal, Western Union,Alibaba handelsgarantie:en L/C is aanvaardbaar. 30 procent T/T vooraf,70 procentsaldo vóór verzending.
