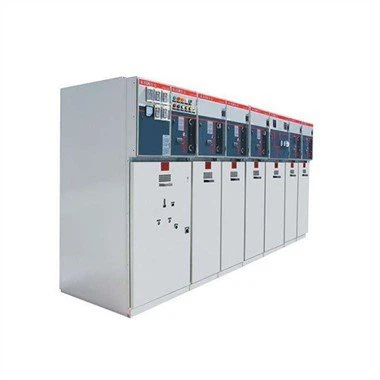

Volledig afgedichte HV GIS Gas SF6 geïsoleerd schakelmateriaal

Volledig afgedichte HV GIS Gas SF6 geïsoleerde schakelapparatuur

Onze opblaasbare SF6 metalen afdichting volledige isolatie serie ringnetwerkschakelkast is geslaagd voor de typetest van het nationale occlusale elektrische testcentrum. Op grote schaal gebruikt in het 10KV / 6K stroomdistributiesysteem, het is het geprefereerde schakelproduct voor verschillende gebruikers in stedelijke en landelijke gebieden.

schakelkast is een modulaire eenheidsmodus, die voor verschillende doeleinden kan worden gecombineerd. Door de combinatie van vaste units en uitbreidbare units komt dit onderstation tegemoet aan de behoefte aan compact schakelmateriaal flexibel inzetbaar.

Opblaasbare ring SF6-kast is verdeeld in niet-uitbreidbare standaardconfiguratie en uitbreidbare standaardconfiguratie. Door de combinatie van volledige module en halve module en zijn eigen schaalbaarheid heeft het een zeer bijzondere flexibiliteit. SF6 opblaasbare ringkast geïmplementeerd GB-standaard. Onder de conditie van het interieur (20 graden) loopt de ontwerplevensduur meer dan 30 jaar.

Milieu omstandigheden

(1) Geschikte Hoogte: Minder dan of gelijk aan 2000m Geschikt

(2) Temperatuur: -40 graden ~ plus 55 graden relatief

(#) Vochtigheid: Dagelijks gemiddelde Minder dan of gelijk aan 95 procent, maandelijks gemiddelde Minder dan of gelijk aan 90 procent

(4) Gradatie van aardbevingsschade: minder dan of gelijk aan niveau 8

Luchtgeïsoleerde ringnetwerkkast - uitbreidbare SF6 ringnetwerkkast, vrij te combineren, klein formaat, veilig en betrouwbaar en onderhoudsvrij.

SF6-gas wordt gebruikt als isolatie- en boogdovend medium, en de constante magnetische veldboogrotatiemethode zorgt voor een sterk boogdovend vermogen, goede breekprestaties, lage overspanning, lange elektrische levensduur en onderhoudsvrije boogbluskamer.

Het elektrische apparaat lastschakelaar - zekering combinatie heeft een driestandenfunctie, perfecte afdichting, betrouwbaar bedieningsmechanisme en vergrendeling.

De aardingsschakelaar heeft een kortsluitsluitfunctie.

Het kastlichaam wordt gevormd door te stampen en te buigen met aluminium gecoate zinkplaat, die stevig en betrouwbaar is.

96 uur zoutsproeitest uitgevoerd door de instelling.

De geïsoleerde rail van de hoofdrail moet worden gescheiden door metalen scheidingswanden tussen kasten en mag geen wervelstromen genereren. Beide uiteinden van de rail worden afgedicht met isolatieafdichting.

Op de kruising van de hoofdbus moeten maatregelen worden genomen om concentratie van elektrische velden en gedeeltelijke ontlading te voorkomen.

Het sorteerdeksel voor zekeringen zorgt voor de isolatieprestaties van de schakelkast, zonder concentratie van elektrische velden en gedeeltelijke ontlading.

De ringnetwerkkast bevat de volgende intervallen: schakelinterval, businterval, kabelinterval, mechanisme-interval en besturingsbeveiligingsinterval

1) Lastschakelaar

Lastschakelaars hebben een zeker vermogen om onder belasting te breken, wat betekent dat ze kunnen worden geactiveerd om te openen en te sluiten onder lichte belasting, maar dat ze niet vaak kunnen worden bediend. Over het algemeen zijn lastschakelaars uitgerust met zekeringen en hebben ze een sterkere boogdovend vermogen dan isolatieschakelaars.

2) Isolatieschakelaar

Wanneer de stroomonderbreker het circuit loskoppelt, zorgt de ontkoppeling van de isolatieschakelaar voor een duidelijke scheiding van de levende en dode delen, die als hulpschakelaar dienen.

Vanwege het ontbreken van intuïtieve externe indicatoren voor de contactpositie van stroomonderbrekers, en in sommige gevallen kan niet worden gegarandeerd dat de indicatie consistent is met de positie van het contact, is het noodzakelijk om isolatieschakelaars te gebruiken om de bekrachtigde en niet onder spanning staande delen.

Bovendien heeft de isolatieschakelaar een bepaald natuurlijk vermogen om de boog te doven, wat gewoonlijk wordt gebruikt voor het in- en uitschakelen van zwakstroomapparatuur zoals spanningstransformatoren en bliksemafleiders, evenals de verbinding tussen een stroomonderbreker en verschillende apparaten, waardoor de schakelen van de stroomonderbreker door de isolatieschakelaar flexibeler en handiger.

3) Stroomonderbreker

Een schakelapparaat dat de stroom kan sluiten, transporteren en loskoppelen onder normale circuitomstandigheden, en dat de stroom kan sluiten, transporteren en loskoppelen onder abnormale circuitomstandigheden binnen een bepaalde tijd.

4) Aardingsschakelaar

Hoofdzakelijk gebruikt voor het onderhoud van apparatuur, om plotselinge stroomoproepen tijdens het onderhoudsproces te voorkomen, moeten beide uiteinden van de onderhoudsapparatuur worden geaard.

De aardingsschakelaar van de hoogspanningsverdeelkast is over het algemeen geaard aan de uitgangsbelastingszijde. Bij reparaties aan de laadzijde van de hoogspanningsverdeelkast (zoals bouten aandraaien, kabels demonteren etc.) moeten we de schakelaar loskoppelen en tegelijkertijd de aardingsschakelaar van de verdeelkast sluiten. Dit kan voorkomen dat plotselinge stroomoproepen ongelukken met elektrische schokken veroorzaken en ook de resterende lading ontladen, wat gunstig is voor de onderhoudsveiligheid

Veelvoorkomende schakelapparatuurfouten omvatten de volgende categorieën:

(1) Verkeerde werking en weigering om fouten te bedienen. Dergelijke fouten kunnen worden veroorzaakt door mechanische fouten in het transmissiesysteem en het bedieningsmechanisme, of door problemen met de elektrische besturing en hulpcircuits; De mechanische fouten van het bedieningsmechanisme en het transmissiesysteem manifesteren zich voornamelijk als vastlopen van het mechanisme, vervorming van componenten, verplaatsing of schade, losse en vastzittende openende en sluitende ijzeren kern, losse aspen, uitvalfout, enz. Elektrische besturing en hulpcircuitfouten manifesteren zich zoals slecht contact in de secundaire bedrading, losse klemmen, onjuiste bedrading, inbranden van de openings- en sluitspoelen door vastzittende mechanismen of slechte overdrachtsschakelaars, ineffectief schakelen van hulpschakelaars, evenals storingen in werkende voedingen, sluitmagneetschakelaars, microschakelaars, enz.

(2) Breuk- en sluitfouten. Dit type fout wordt veroorzaakt door het lichaam van de stroomonderbreker en voor stroomonderbrekers met een laag oliepeil manifesteert het zich voornamelijk als kortsluiting in de brandstofinjectie, verlies van brandbluskamer in de boog, onvoldoende breekcapaciteit en explosie wanneer gesloten. Voor vacuümstroomonderbrekers manifesteert het zich als luchtlekkage in de boogdovende kamer en balg, verminderd vacuüm en herontsteken van de condensatorbank. Kraken van keramische leidingen, enz.

(3) Stroomvoerende fout. Dit type storing wordt voornamelijk veroorzaakt door slecht contact van de isolatieplug in de schakelkast, wat leidt tot contactsmelting;

(4) Isolatiefout. Dit omvat voornamelijk interfase- of fase-naar-aarde-kortsluiting van de rail, ontlading tussen de rail en de bus, ontlading van dynamische en statische contacten en verborgen gevaarontlading in het kabelcompartiment. De typische soorten fouten zijn externe isolatie naar aardingsoverslag, interne isolatie naar aardingsoverslag, interfase-isolatieoverslag, overspanningsoverspanning door bliksem, porseleinen bus, overslag van condensatorbus, overslag van vervuiling, storing, explosie, overslag van hefstang, CT-explosie, storing, flashover, gebroken porseleinen flessen, enz.

(5) Externe krachten en andere fouten. Dit omvat effecten van externe objecten, natuurrampen en kortsluiting veroorzaakt door dieren.

Q5: Is OEM/ODM beschikbaar?

Antwoord: Ja, dat is het! Onze producten kunnen worden aangepast. We hebben ontwerp- en ingenieursteams, we kunnen producten aanpassen aan de tekening of vereisten van de klant.



Q6: U bent fabrikant of handelsmaatschappij?
A: We zijn in de fabriek, als een 100 procent professionele fabrikant met 20 jaar fabrikantervaring, kunnen we producten produceren volgens de eisen van de klant en we kunnen ook de kwaliteit van producten 100 procent controleren.



Q7: Kan er over de prijs worden onderhandeld?

A: Ja, de prijs is bespreekbaar. Het kan worden gewijzigd op basis van uw hoeveelheid of pakket



Q8: Hoe zit het met inspectie?

A: We hebben het hele inspectiesysteem van grondstof tot eindproducten, inclusief temperatuurstijgingstest, zoutsproeitest, dirigenttypetest, mechanische levensduurtest.



Q9: Wat zijn betalingsvoorwaarden?

A: TT, Paypal, Western Union, Alibaba handelsgarantie en L/C zijn acceptabel. 30 procent T/T vooraf, 70 procent saldo vóór verzending.



Q10: Wat is de service die door het bedrijf wordt aangeboden?

A: We hebben het professionele ingenieursteam dat de mal kan ontwerpen en ontwikkelen om aan verschillende eisen van de klant te voldoen.

We hebben ook het verkoopteam om goede service te bieden, van pre-sale tot after-sale.



Dit product wordt meestal op maat gemaakt.
Wij zijn een fabrikant en hebben een professionele technische afdeling die oplossingen kan ontwerpen en leveren op basis van de behoeften van de klant.
Neem contact op met ons verkooppersoneel om ontwerptekeningen te verkrijgen



Hier zijn onze voorbeelden van klanten ter referentie

Zimbabwaanse klanten

7.1	Technisch garantieschema: bel hoofdunits
Item	Beschrijving	Eenheid	Vereiste	Gegarandeerde waarde
1.0	Type /model	-	Staat	RMU
2.0	Isolerend middel	-	Vacuüm /SF6	Sf6
2.1	Onderbrekend medium		Vacuüm /SF6	Sf6
2.2	Transformatorbeveiliging (zekering/stroomonderbreker)		zekering	zekering
3.0	Toepassing standaard	-	IEC en BS	IEC
4.1	Nominale spanning	Kv	11	11
4.2	Maximale spanningswaarde	Kv	12	12
4.3	Nominale frequentie	Hz	50	50
4.4	Vermogen Frequentie met en spanning	Kv	28	28
4.5	Impuls weerstaan ​​spanning	KVP	95	95
5.0	Nominale stroomrails	A	630	630
5.1	Nominale stroomkabel (schakelaar)	A	630	630
5.2	Nominale stroom (T-OFF)	A	125	125
5.3	Nominale stroom voor stroomonderbreker	A	125	125
6.0	Breekcapaciteit
6.1	Gesloten lus (kabelschakelaar)	A	630	630
6.4	Kortsluitstroom	Ka	20	20
6.5	Nominale maakcapaciteit	Ka	50	50
6.6	Nominale kortstondige stroom 3 sec	Ka	20	20
7.0	Dimensies			CTC	CCTC
	Hoogte	Mm		1950	1950
	Breedte	Mm		1170	1545
	Diepte	Mm		750	750
8	Worden RMU's onder licentie vervaardigd, zo ja, naam van het bedrijf vermelden			HENAN FENGYUAN POWER TECHNOLOGIE CO.,LTD.



INDIEN NODIG MEER DETAILS, GELIEVE TE VOELEN VRIJ YO CONTACT MET ONS
