Primaire schakelapparatuur
Primair schakelmateriaal SF6 gasgeïsoleerd primair schakelmateriaal is een gangbaar middenspanningsschakeltoestel. Het wordt gekenmerkt door een tank gevuld met SF6-gas, als een isolerend en boogdovend medium, dat een uitstekend kortsluitonderbrekingsvermogen biedt en de veiligheid verbetert. De compacte primaire...
Beschrijving
Primaire schakelapparatuur

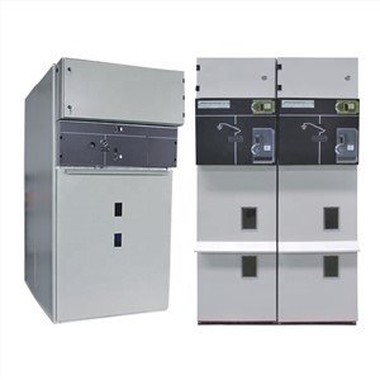

SF6 gasgeïsoleerd primair schakelmateriaal is een veelgebruikt middenspanningsschakelsysteem. Het wordt gekenmerkt door een tank gevuld met SF6-gas, als een isolerend en boogdovend medium, dat een uitstekend kortsluitonderbrekingsvermogen biedt en de veiligheid verbetert. De compacte primaire schakelapparatuur is speciaal ontworpen voor 10kV/6kV stroomdistributienetwerken. Gezien de flexibiliteit is gasgeïsoleerd schakelmateriaal een combinatie van modulaire eenheden.
Parameter
Beschermingsniveau: IP67
Roestvrij staaldikte: 3,0 mm
Nominale spanning: 12-24-36 kV
Nominale stroom: 1000-1250-2000-2500-3150 A
Maximale temperatuur: 40℃
Minimumtemperatuur: -40°C
Maximale gemiddelde relatieve vochtigheid: ≤95%
Hoogte: ≤2000m
SF6 gasgeïsoleerd primair schakelmateriaal bestaat uit de volgende vier delen:
De gehele primaire schakelinstallatie kan worden opgedeeld in boven- en onderbouw. De bovenste eenheid van de kast omvat de railkamer, de belastingschakelaar, de ruimte voor het bedieningsmechanisme en de laagspanningsruimte, en de kabelkamer van de onderste eenheid kan een hele kast vormen of kan worden gescheiden. De apparatuur die in de bovenunit is geïnstalleerd, kan veilig en gemakkelijk worden gereviseerd en aangepast, en de gehele bovenunit kan indien nodig worden vervangen.
Busbar kamer
De railkamer is in het bovenste deel van de kast aangebracht. In de railruimte zijn de hoofdrails met elkaar verbonden en lopen door de hele rij schakelkasten.
Schakelruimte
In de schakelruimte is een zwavelhexafluoride-belastingschakelaar geïnstalleerd. De schaal van de lastschakelaar is gemaakt van epoxyhars en gevuld met zwavelhexafluoridegas als isolatiemedium. SF6 gasdichtheidsmeter of gasdichtheidsmeter met alarmcontact kan naar wens van de klant in de schakelruimte worden geïnstalleerd.
Bedieningsmechanisme, vergrendelingsmechanisme en laagspanningscontrolekamer
Het mechanisme met vergrendeling fungeert tevens als bedieningspaneel.
Kabelkamer
De kabelkamer wordt voornamelijk gebruikt voor kabelaansluiting. Enkeladerige of drieaderige kabels kunnen worden aangesloten met de eenvoudigste niet-afgeschermde kabelkop. Tegelijkertijd biedt de voldoende ruimte ook plaats aan bliksemafleiders, stroomtransformatoren, aardingsschakelaars en andere componenten.
