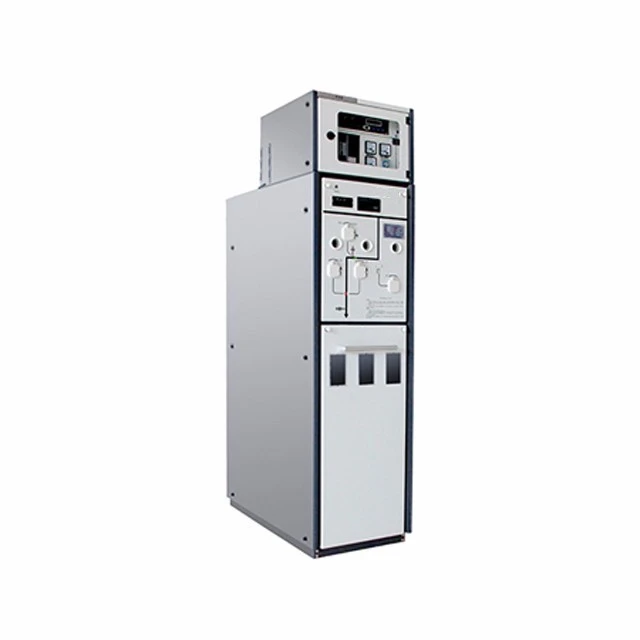

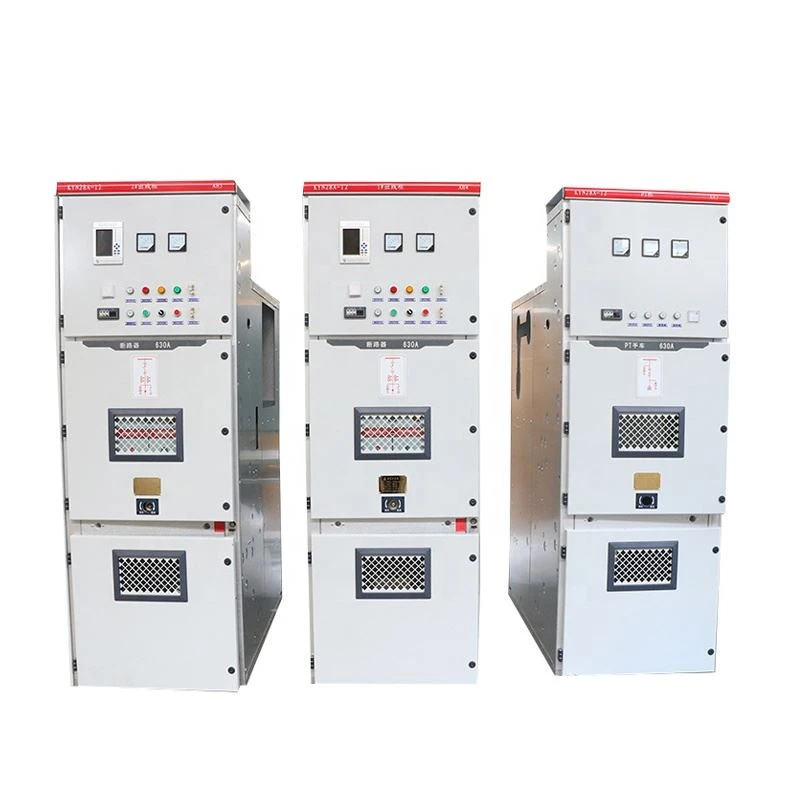

12KV Solid Insulated Ring Hoofdunit

FYG-12 12KV Solid Insulated Ring Main Unit is geschikt voor middenspanningsdistributiesysteem, met een nominale stroom van 630A / 1250A. Het is betrouwbaarder dan de SF6 ring host, en is meer geschikt voor de brede toepassing van GB en IEC normen. Functie van de Solid Insulated Ring Main...

Aanvraag sturen

Beschrijving

Functie van de solid insulated ring hoofdunit

1. Beveiliging

Alle levende onderdelen zijn verzegeld of ingebed in epoxy hars en silicium rubber, volledig geïsoleerd en volledig gesloten structuur, veiligheid bescherming kwaliteit is IP67.

Verbeterd fasescheidingsontwerp, onafhankelijke faseisolatie, om fase-tot-faseuitval te voorkomen.

De schakelwerkpositie van elke fase kan onafhankelijk worden waargenomen, wat de veiligheid van de bediening verbetert.

2. Multi-environment toepassingen

Geschikt voor gebieden met lage temperaturen, gebieden met grote luchtvochtigheid, gebieden met hoge corrosie, laaggelegen gebieden en plaatsen waar explosies verboden zijn.

3.Flexibiliteit

Standaard modulair ontwerp om circuituitbreiding, modificatie en vervanging te vergemakkelijken.

Haalbaar voor elke vervanging in beide omstandigheden van een eenheid in gebreke en volgens de behoeften van de gebruiker.

Kleinere afmetingen maakt het handiger om te worden verplaatst, vervoerd of vervangen.

4.Milieuvriendelijk

Epoxy hars wordt gebruikt in plaats van SF6.

Technische gegevens:
Beschrijving	Eenheid
Nominale spanning	Kv	12	12	12
Vermogensfrequentie bestand tegen spanning	Kv	42	42	42
fase naar fase/aarde	Kv	42	42	42
Vermogensfrequentie bestand tegen spanning	Kv	48	48	48
Tussen open contactpersonen	Kv	48	48	48
Impuls bestand tegen spanningsfase naar fase/aarde	Kv	75	75	75
Impuls bestand tegen spanning	Kv	85	85	85
Tussen open contactpersonen	Kv	85	85	85
Nominale frequentie	Hz	50	50	50
Beoordeelde huidige	A	630		630
Beoordeelde korte tijd bestand tegen stroom (4s)	Ka	20/25		20/25
Nominale piek bestand tegen stroom	Ka	50/63		50/63
Beoordeelde actieve belastingsbrekende stroom	A	630
Beoordeelde gesloten lus die stroom breekt	A	630
Mechanische levensduur	Ops	10000	10000	10000

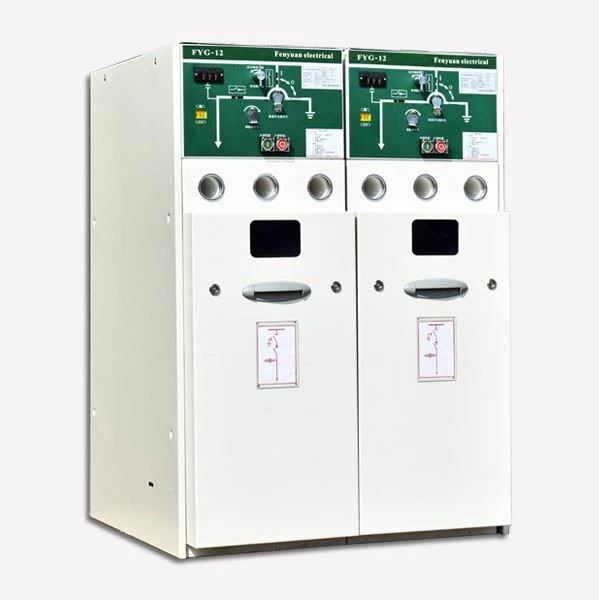

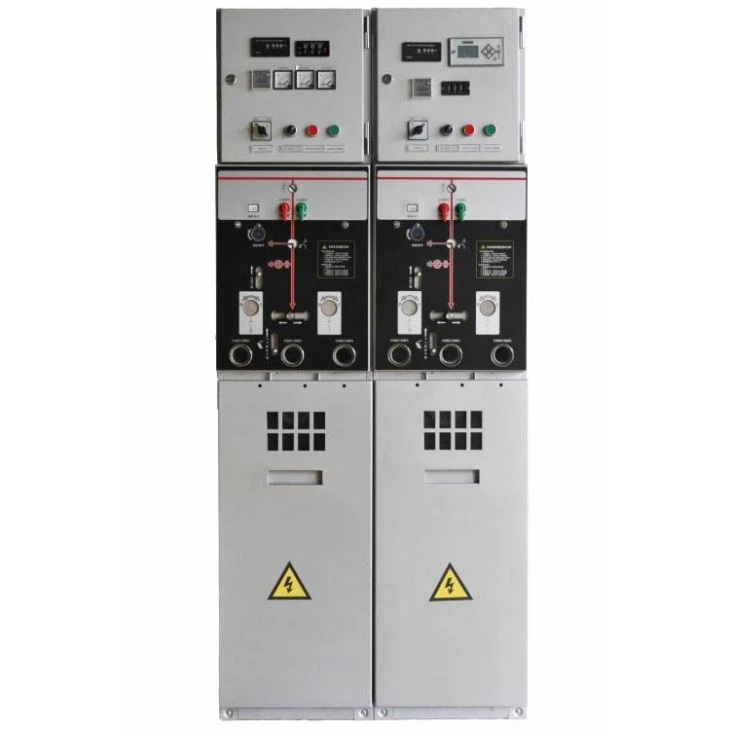

12KV Solid Insulated Ring Main Unit

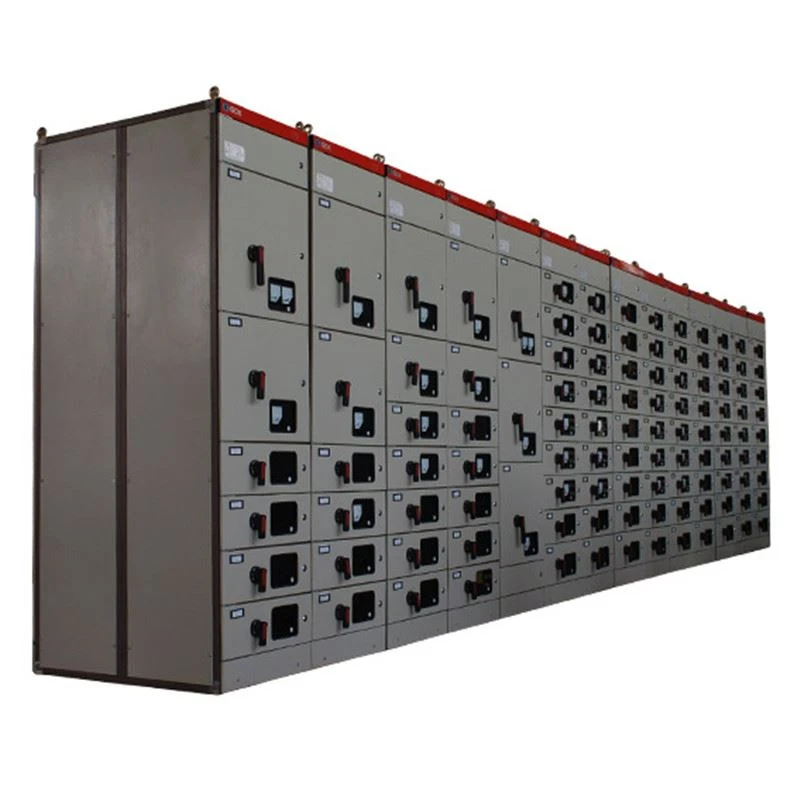

RMU switchgear for substation

Onze diensten:

Henan Fengyuan Power Technology Co., Ltd.,Dat is techniek intensiteit fabrikant, Voornamelijk werken voor elektrische apparatuur onderzoek en ontwikkeling, productie, verkoop en After-sale service, die gespecialiseerd is in het schakelen station, ring hoofdeenheid, hoogspanning / laagspanning schakelaar kast, drie fase belasting kabel tak box, paal gemonteerde stroomonderbreker, kast type transformator substation, distributie kast van distributietransotranso en.

Henan Fengyuan Power Technology Co., Ltd.
