KYN61-40.5 Hoogspanningsschakelapparatuur

KYN61-40.5 Hoogspanningsschakelapparatuur

KYN61-40.5 Gepantserd metalen gesloten schakelapparaat aangepast aan een driefasig AC 50 Hz-voedingssysteem voor het accepteren en afvoeren van elektriciteit en het controleren, beschermen en bewaken van circuits.

Aanvraag sturen

Beschrijving

KYN61-40.5 Hoogspanningsschakelapparatuur

KYN61-40.5 hoogspanningsschakelapparatuur is geschikt voor 40,5 kV, driefasig, AC, 50/60 Hz elektriciteitsnet, gebruikt voor het ontvangen en distribueren van elektrische energie, en ook gebruikt voor controle, monitoring en bescherming. Het is geschikt voor algemene energiesystemen en gelegenheden met frequente bediening.

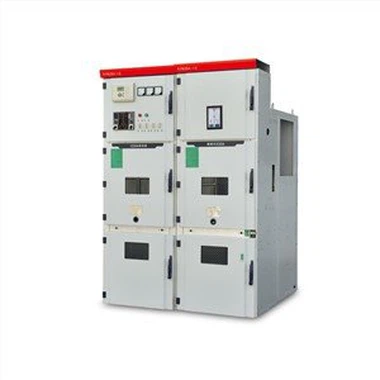

KYN61-40.5 High Voltage Switchgear

Dit hoogspanningsschakelapparaat kan voldoen aan de vereisten van GB3906, IEC298 en andere normen. Het heeft ook 'vijf voorzorgsmaatregelen', zoals het voorkomen van een verkeerde bediening van de stroomonderbreker, het voorkomen van de last-draagwagen, het voorkomen dat de aardingsschakelaar wordt ingeschakeld wanneer de aardingsschakelaar in de aardingspositie staat, het voorkomen dat de aardingsschakelaar wordt overgedragen door de aardingspositie, en het voorkomen van het per ongeluk binnenkomen van de elektrische isolatie.

KYN61-40.5 technische parameter voor hoogspanningsschakelaars:

Nee.	Artikelen			Eenheid	Parameters
1	Nominale spanning			Kv	40.5
2	Nominale frequentie			Hz	50
3	De nominale stroom van de hoofdrail			A	1250,1600,1200
4	Nominale stroom aftakrail			A	630/1250/ 1600
5	Nominaal isolatieniveau	Stroomfrequentie is bestand tegen spanning in 1 min (effectieve waarde)	Fase-fase, Fase-aarde	Kv	95
			Primaire isolatiefractuur	Kv	115
		Blikseminpuls is bestand tegen spanning (piekwaarde)	Fase-fase, Fase-aarde	Kv	185
		Blikseminpuls is bestand tegen spanning (piekwaarde)	Primaire isolatiefractuur	Kv	215
		De stroomfrequentie is bestand tegen de spanning van het hulpstuurcircuit		V	2000
6	Nominale kortsluitbreekstroom			KA	25/31.5
7	Nominale kortsluitstroom (piekwaarde)			KA	63/80
8	Geschatte korte-duur, bestand tegen stroom (4S)			KA	25/31.5
9	Nominale piekstroom			KA	63/80
10	Nominale spanning van het hulpstuurcircuit			V	-110,-220,~220
11	Beschermingsgraad				Behuizing IP4X, IP2X Wanneer de deur van de stroomonderbreker opengaat
12	Omtrekgrootte (breedte * diepte * hoogte)			mm	1400(1200)2800(2600)2600(*inclusief een intern digitaal SF6-handkarschema)
13	gewicht			kg	~2300
