KYN61-40.5 met metaal beklede 35kv verdeelbord
KYN61-40.5 verwijderbare, met metaal beklede AC-schakelapparatuur is van toepassing op 40,5 kV, driefasige, AC en 50/60 Hz elektriciteitsnetwerken voor het ontvangen en distribueren van energie en ook voor controle, bewaking en bescherming. Het is van toepassing op algemeen voedingssysteem en gelegenheden met frequente werking. Het product voldoet aan GB3906: 3~35kV AC Metal Enclosed Switchgear, IEC60694 & GB/T11022: De algemene technische clausules van HV Switchgear and Controlgear Standard, DL/T404-1997: Order Technical term of Indoor AC HV Switchgear and IEC 62271-200 1~52kV AC metalen omsloten schakel- en besturingsapparatuur standaard.
Beschrijving
PRODUCTBESCHRIJVING:

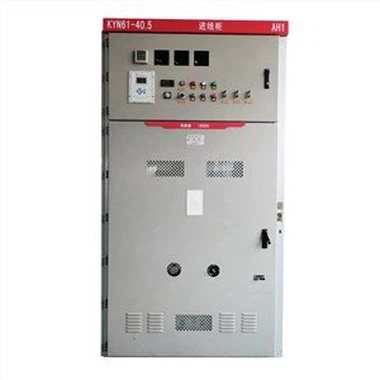

KYN61-40.5 schakelapparatuur is driefasig AC 50 Hz, nominale spanning van 40,5 KV indoor stroomdistributieapparatuur. Als elektriciteitscentrales, onderstations en industriële distributie van elektrische energie, en heeft een circuitimplementatie van controle, bescherming en bewaking functie.
Structuurbeschrijving:
Schakelapparatuur volgens G83906- en IEC298-normen en ontwerp, en kan uit de kast worden verwijderd als een geheel (trolley)-eenheid.
Kaststructuur is gemaakt van aluminium gedeponeerde zine plaat of gegalvaniseerde plaat geassembleerd met beide aansluitingen, aparte stroomonderbreker schakelapparatuur, buskamer, kabelkamer en instrumentenkamer. Alle metalen componenten zijn geaard, elk compartiment van het hoofdcircuit. systeem heeft een aparte drukontlasting kanaal in het kabelcompartiment kan worden ingesteld op 10 * 60 mm grondbus.
Belangrijkste kenmerken:
1.Het gebruik van geassembleerde kaststructuur, stroomonderbreker handkar vloerstaande structuur,
Maat:
2. Optioneel: de bedrijfsvacuümonderbreker VW1-40.5, xiamen huadian vacuümonderbreker VEP-40.5, soortgelijke stroomonderbreker zijn uitwisselbaar.
3. Uitgerust met speciale transportvoertuigen kunnen heffen, voertuigen vervoeren en kast nauwkeurige positionering, vergrendeling en betrouwbaar;
4.De hoofdschakelaar, handkar, deurvergrendelingsschakelaar tussen verplichte mechanische vergrendelingsmethoden wordt gebruikt om te voldoen aan de 'Vijf Anti'-vergrendelingsfunctie.
5.alle bewerking kan worden uitgevoerd in de gesloten toestand van de deur, om de veiligheid van de operator te beschermen.
6. Kabel voldoende ruimte, kan worden aangesloten op meerdere kabels en boven het stopcontact.
7.Shell beschermingsklasse IP3X, handkar kamerdeur open tussen de verschillende compartimenten beschermingsklasse IP2X.
8.Het materiaal kan gegalvaniseerd blad zijn, kan de productie van alumimum zinkplaten worden gedeponeerd.
Model | KYN61-40.5 |
Nominale spanning | 40.5 |
Frequentie | 50Hz |
Nominale stroom | 1250A/1600A/2000A |
IP-klasse: | IP3X |
Omgevingstemperatuur | -10 C~ plus 40 C |
Accessoires | specificatie |
Onderhoudsinstructie: | Moet worden schoongemaakt en op een droge plaats worden bewaard |
Milieu omstandigheden
1) Geschikte temperatuur: -10 graden ~ plus 40 graden, dagelijkse gemiddelde temperatuur: minder dan of gelijk aan 35 graden.
2) Geschikte hoogte: minder dan of gelijk aan 1000m
3) Relatieve vochtigheid: Dagelijks gemiddelde Minder dan of gelijk aan 95 procent, maandelijks gemiddelde Minder dan of gelijk aan 90 procent
4) Gradatie van aardbevingsschade: minder dan of gelijk aan niveau 8
Toepasselijke gelegenheden moeten vrij zijn van bijtende stoffen, ontvlambare stoffen en damp.
Belangrijkste elektrische parameters:
Nee. | Artikelen | Eenheid | Parameters: | ||
1 | Nominale spanning | KV | 40.5 | ||
2 | Nominale frequentie: | Hz | 50 | ||
3 | De nominale stroom van de hoofdrail: | A | 1250,1600,1200 | ||
4 | Vertakkingsrail nominale stroom | A | 630/1250/ 1600 | ||
5 | Nominaal isolatieniveau | Stroomfrequentie weerstaat spanning in 1 min (effectieve waarde) | Fase-fase, Fase-aarde | KV | 95 |
| KV | 115 | |||
Bliksemimpuls weerstaat spanning (piekwaarde) | Fase-fase, Fase-aarde | KV | 185 | ||
| KV | 215 | |||
De stroomfrequentie is bestand tegen de spanning van het hulpstuurcircuit; | V | 2000 | |||
6 | Nominale kortsluitstroom: | KA | 25/31.5 | ||
7 | Nominale kortsluitstroom (piekwaarde) | KA | 63/80 | ||
8 | Nominaal kortstondig bestand tegen stroom (4S) | KA | 25/31.5 | ||
9 | Nominale piek bestand tegen stroom | KA | 63/80 | ||
10 | Nominale spanning van hulpbesturingscircuit: | V | -110,-220,~220 | ||
11 | Beschermingsklasse: | Behuizing IP4X, IP2X Wanneer de deur van de stroomonderbreker opent | |||
12 | Omtrekmaat (breedte * diepte * hoogte) | mm | 1400(1200)*2800(2600)*2600(*inclusief een intern digitaal SF6-handkarschema) | ||
13 | gewicht | kg | ~2300 | ||
BEDRIJFSPROFIEL
Jiyuan Fengyuan Electrical Equipment Co., Ltd werd opgericht in 1984 en is een aangewezen onderneming die gespecialiseerd is in de productie van hoog- en laagspanningsschakelkasten
door de State Grid Corporation van China.
We hebben meer dan 30 jaar professionele ervaring in complete schakelkasten met hoog- en laagspanning, onderstation van het type box, transformator, enz., Hebben CE, ISO, GB, CQC, certificaat
Fabriek direct, professionele fabrikant, alles kan worden aangepast aan uw lokale vereisten
Welkom bij onderzoek!
PRODUCTIELIJN & WERKPLAATS
CERTIFICAAT
VERPAKKING & LEVERING
TENTOONSTELLING
ONDERHOUD:
Wij bieden een gratis after-sales service voor een jaar!
Tips voor offerte & Bestelling plaatsen:
De klant moet de volgende items specificeren:
♠ Primair schakelschema en enkellijnig systeemschema
♠ Secundair schakelschema, de draden moeten worden aangesloten volgens de fabrieksnorm als de klant geen vereiste heeft;
♠ Schema schakelinrichting, bovenaanzicht van onderstation voor elektrische energie.
♠ Gedetailleerde specificatie en parameter van elektrisch element van elk circuit;
♠ Oppervlaktekleur schakelapparatuur;
♠ Overige eisen.
Handelsvoorwaarden:
1.Betaling: 1) 30 procent vooraf, 70 procent saldo tegen kopie van B/L
2. Haven van laden: Qingdao-poort of Lianyungang-poort;
3.Kortingen: aangeboden op basis van bestelhoeveelheden
4.Levertijd: 10-30 dagen volgens bestelhoeveelheden
5. Pakket: houten kist en houten pallet en kan worden aangepast
