Metalen gesloten schakelkast

KYN28A-12 Metalen ingesloten schakelkast De metalen gesloten schakelkast is een complete set schakelapparatuur voor driefasig AC 50/60Hz single bus en single bus section systeem. Het is geschikt voor onderstations en stroomverdeelkamers van energiecentrales, energiesystemen, aardolie, chemische,...

Aanvraag sturen

Beschrijving

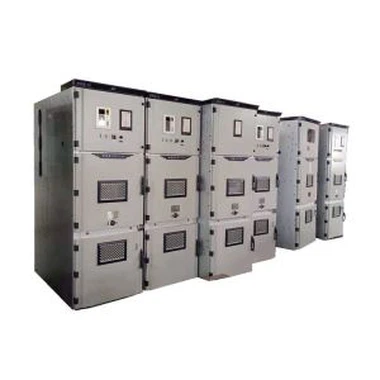

KYN28A-12 Metalen gesloten schakelkast

De metalen gesloten schakelkast is een complete set schakelapparatuur voor driefasig AC 50/60Hz single bus en single bus section systeem. Het is geschikt voor onderstations en stroomverdeelkamers van energiecentrales, energiesystemen, aardolie, chemicaliën, bedrijven en instellingen, enz., Speelt een rol bij de distributie van elektrische energie en kan elektrische apparatuur zoals generatoren, transformatoren, motoren en blindvermogencompensatieapparaten besturen en beschermen. .

Omgeving gebruiken

1. Hoogte: ≤1000m;

2. Omgevingstemperatuur: -25 °C-+40 °C;

3. De relatieve vochtigheid van de lucht: de dagelijkse gemiddelde waarde is niet meer dan 95% en de maandelijkse gemiddelde waarde is niet meer dan 90%;

4. Er is geen ernstige vervuiling in de omringende lucht, zoals stof, rook, bijtende stoffen, ontvlambaar gas, benzine en zout, enz.;

5. Aardbeving intensiteit: 8 graden.

Indoor High Voltage AC Switchgear Panel

Belangrijkste technische parameters
Nominale spanning	.....................................	Kv	3.6,7.2,12
Nominale frequentie	.....................................	Hz	50
Nominale stroom van stroomonderbreker	.....................................	Een	630/4000
Nominale stroom van schakelapparatuur	.....................................	Een	630/4000
Nominaal bestand tegen korte tijd (4S)	.....................................	Ka	20,25,31.5,40
Nominale piekweerstandsstroom (piek)	.....................................	Ka	50,63,80,100
Nominale kortsluitbrekingsstroom	.....................................	Ka	20,25,31.5,40
Nominaal isolatieniveau 1min vermogensfrequentie bestand tegen spanning	Paal-tot-paal, paal-tot-grond	Kv	24,32,42
	Tussen open contacten	Kv	24,32,48
Bliksemimpuls bestand tegen spanning (piek)	Paal-tot-paal, paal-tot-grond	Kv	40,60,75
Bliksemimpuls bestand tegen spanning (piek)	Tussen open contacten	Kv	46,70,85
De schaal is IP4X en het is IP2X wanneer de compartimentdeur en de deur van de stroomonderbreker worden geopend

Technische kenmerken

1. Het lichaam van KYN28A luchtgeïsoleerde metalen ingesloten verdeelkast is gemaakt van aluminium vergulde stalen plaat, die licht, sterk en mooi is.

2. De elektrische speling is groter dan 125 mm en de elektrische speling van de composietisolatie is groter dan 30 mm.

3. Centrale stroomonderbreker.

4. Perfect in elkaar grijpend mechanisme

5. Compleet primair systeemdiagram, meer dan 80 hoofdschakelschema's

Metal Enclosed Switchgear Cabinet
