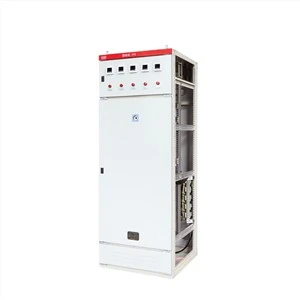

GCS-schakelapparatuur met lagere spanning

Produktoverzicht

GCS-apparaat is geschikt voor distributiesystemen in energiecentrales, aardolie, chemische industrie, metallurgie, textiel, hoogbouw en andere industrieën. In grote energiecentrales, petrochemische systemen en andere plaatsen met een hoge mate van automatisering, driefasige AC-frequentie van 50 (60) Hz, nominale werkspanning van 380V (400V), (660V), nominale stroom van 4000A en lager, distributie in voedingssysteem, gecentraliseerde regeling van de motor en laagspanning complete set voor blindvermogen compensatie zijn vereist. Elektrisch apparaat.

Basisparameters

Fuctional unit

1. De modulus van de ladelaaghoogte is 160mmo, die is verdeeld in 1/2 eenheid I-eenheid, 3/2 eenheid, 2 eenheid, 3 eenheid en vijf matenseries. De nominale stroom van het eenheidscircuit is 400A of minder.
2. De lade verandert alleen in hoogte en grootte en de breedte en diepte blijven ongewijzigd. Lades met dezelfde functionele eenheid hebben een goede uitwisselbaarheid.
3. Elke GCS-kast kan maximaal 11 lades met één eenheid of 22 lades met 1/2 eenheid installeren. Meer dan één unitlade maakt gebruik van een multifunctioneel achterpaneel.
4. Lade in en uit draden zijn plug-ins van dezelfde grootte en spaanstructuur met een verschillend aantal stukken in overeenstemming met de huidige grootte.
5.1/2 lade en kabelruimte zijn verbonden door de achterplaat ZJ-2 adapter.
6. De verbinding tussen de lade en de kabelruimte wordt geclassificeerd op basis van stroom met behulp van dezelfde grootte stang of buisstructuur ZJ-1 adapter.
7. De lade-eenheid is uitgerust met een mechanisch in elkaar grijpend apparaat.

Belangrijkste elektrische componenten

Het selectieprincipe van de belangrijkste elektrische componenten is gebaseerd op de referentietechnologie, die in serie en batches in China kan worden geproduceerd en voldoet aan de vereisten voor hoge prestaties van het apparaat.
1. De belangrijkste selectie van stroomtoevoer- en voedingseenheid stroomonderbrekers is de AH-serie. Het kan ook kiezen voor M-serie geproduceerd door Schneider Company en F-serie geproduceerd door ABB Company. De AH-stroomonderbreker heeft de kenmerken van goede prestaties, compacte structuur, lichtgewicht en sterke serie. De prijs is relatief hoog, het onderhoud en gebruik zijn handig en de prestatie-indicatoren kunnen voldoen aan de vereisten van het apparaat.
2. Lade-eenheid (motorbesturingseenheid, deel feedinq-eenheid) stroomonderbreker kiest voornamelijk CM1, TG, TM30-serie plastic behuizing stroomonderbreker en een deel kiest NZM-100A-serie geproduceerd door MOELLER bedrijf. Deze schakelaars hebben de kenmerken van goede prestaties, compacte structuur, korte boog of geen boog, hoge technische en economische indicatoren en kunnen voldoen aan de vereisten van het apparaat.
3. Q-serie is geselecteerd voor ontkoppelaar en zekeringsschakelaar. De serie wel. hoge betrouwbaarheid, sterk breekvermogen en kan mechanische vergrendeling realiseren.
4. De belangrijkste selectie vanfuses is NT-serie.
5. AC-schakelaars zijn B-serie en LCI-D-serie.
