MNS LV Drawer SwitchCabinet Fault Response

Doorbrandfout en tegenmaatregelen van MNS laagspanningsladeschakelkast

MNS laagspanningsladetype schakelapparatuur geniet de voorkeur van veel energietechnische klanten vanwege de voordelen, zoals gemakkelijk onderhoud, uitgaande circuits met meerdere groepen en een kleine voetafdruk. Hoewel er veel fabrikanten in het veld zijn, zijn er verschillende niveaus van technische expertise en productievolume. Veel kleine en middelgrote schakelaarfabrieken hebben vanwege hun zwakke technische basis geen idee van de specificaties en normen met betrekking tot de machines en apparatuur in de distributieruimte. Er zijn risico's bij het ontwerp en de installatie van ladekasten en schakelkasten, in combinatie met een slechte bediening en onderhoudsbeheer door de klant, en de veroudering van componenten in de kasten als gevolg van een langere bedrijfstijd. Dit zal leiden tot een hoge incidentie van hoogspanningsschakelaars ongevallen en zelfs grote ongevallen zoals brandschade.

1. Veelvoorkomende fouten ervaren

Op de ochtend van 28 juli 2019 vatte een MNS-laagspanningsladekast die normaal werkte in een bepaalde distributieruimte plotseling vlam en vatte plotseling vlam. Om de uitbreiding van veelvoorkomende fouten te voorkomen, zuigen de on-site bedienings- en onderhoudsbeheermedewerkers de 35kV-schakelaar op het bovenste niveau leeg en voerden brandbestrijding uit. De brandbestrijding zorgde er echter niet direct voor dat het grootschalige model in brand vloog. Vastgesteld werd dat de open haard de D28 voedingskast aan de onderdrukzijde was, die zwaar verbrand was en zijn operationele functie had verloren. De aangrenzende kasten bleven onaangetast en na het blussen van de brand werden de key load-fondsen geïnvesteerd in de gereserveerde route en werden de fondsen weer in gebruik genomen.

Na bevestiging met het personeel ter plaatse, werd de distributieruimte volledig gefinancierd en in gebruik genomen in 2005, en deze functioneerde normaal gedurende de periode zonder enige onderhoudsgegevens. Vóór de opkomst van het brandmeldsysteem waren er geen veelvoorkomende storingen, stroomuitval, stroomuitval of grootschalig opstarten of uitschakelen van machineapparatuur (apparatuur) in de uitgaande stroomschakelaars en belastingen van elke groep. Tegelijkertijd werd na controle van de werkingsgegevens vastgesteld dat de driefasige vijfdraads schakelaarstroommeters van elke module normaal waren en dat er geen belasting was.

2. Analyse van veelvoorkomende fouten

2.1 Veelvoorkomende storingen op locatie

Zoals te zien is in afbeelding 1, is de kast van de D28 beschadigd en hebben de elektronische componenten in de kast een coke-achtige vorm. Het metalen frame van de schaal is vervormd en de componenten en markeringen zijn ernstig beschadigd en niet te onderscheiden. Na het ter plekke controleren en analyseren van enkele van de brandplekken, zoals weergegeven in figuur 2, was het metalen frame van de behuizing van de uitlaatmodule (onderste) van de achtste circuitgroep ernstiger verbrand en nam het niveau van brandschade geleidelijk af van beneden naar boven.

2.2 Veelvoorkomende hoofdoorzaken van storingen

Op basis van een gedetailleerd onderzoek en bemonstering van de omstandigheden ter plaatse van de D28-kast, evenals inspectie en uitgebreide analyse van de monsters, werd simulatie toegepast om de bedrijfsomstandigheden te herstellen. De conclusie werd getrokken dat de belangrijkste reden voor het ontsteken van het hoogspanningsbord de enkelfasige aardingskortsluitingsfout was van de driefasige vijfdraads aansluitgeleider van de vermogensschakelaar van het achtste circuit, die elektro-optisch opladen en ontladen veroorzaakte. en ontsteking. Grondige analyse: na inspectie van de connectoren aan beide zijden van de inlaat en uitlaat van het achtste circuit van de D28-kast, waren er geen duidelijke brandplekken op de connectoren. Tegelijkertijd werd de staat van de interne werkschakelaar gecontroleerd en waren er geen afwijkingen in de interne geleiders. De interne kortsluitingsfoutconditie van de connectoren en werkschakelaar kan worden gereinigd. Na inspectie van het verbrande monster van het achtste circuit van de D28-kast, bleek dat de driefasige vijfdraads terminal B fase koperen transmissielijn van de achtste circuit stroomschakelaar meeraderig was 70 mm² en het is weggesmolten, en daar is ook een grootschalige brandende en smeltende situatie op verschillende niveaus in de AC-fase.

De achtste circuit stroomschakelaar driefasige vijfdraads terminal B-fase koperen transmissielijn is een koperen gevlochten draad met een smeltpunttemperatuur van 1083 graden. Andere belangrijke brandbare stoffen in de kast zijn PVC-plastic, met een ontstekingstemperatuur van 350 graden. Verwijzend naar de temperatuur-tijdkarakteristiek van brandongevallen in de nationale norm ISO834, is de hoge temperatuur na ontsteking gedurende 2 uur ongeveer 950 graden, wat lager is dan de smeltpunttemperatuur van de geleider. Bovendien is de nauwkeurige meetlijn van de spanningstransformator aan de uitgangszijde van de stroomschakelaargroep 4 mm². Maar het is nog niet gesmolten. Op basis van de bovenstaande analyse en gevolgtrekking wordt de oorzaak van het smelten van de geleider niet veroorzaakt door continue ontsteking na ontsteking. Over het algemeen wordt dit soort situaties veroorzaakt door veelvoorkomende fouten in aardingsapparaten of kortsluitingsfouten in twee kleuren.

Na inspectie van de verbrande delen bleek dat de driefasige vijfaderige eindgeleiders van de achtste kringsschakelaar in de D28-kast en de eindgeleiders van de groepsuitgang allemaal gevlochten koperdraden waren. Bij onderzoek van andere kasten bleek dat de geleiders buiten waren bedekt met volledig transparante plastic slangen (figuur 3). Bij inspectie ter plaatse van de toestand van de tijdelijke kast bleek dat de volledig transparante plastic slang lange tijd in een natuurlijke omgeving met hoge temperaturen had gewerkt en dat de relevante tekens waren gecorrodeerd en vervaagd, waardoor het onmogelijk was om de functionele kenmerken en conformiteit ervan te verifiëren. Na bemonstering ter plaatse en testen van de barrièrelaag bleek dat deze niet de overeenkomstige diëlektrische sterkte-energie had.

Na steekproefsgewijze bemonstering ter plaatse is er inspectie en analyse op uitgevoerd. Er werd vastgesteld dat het hoofdbestanddeel van volledig transparante plastic slangen polyethyleen is, een onstabiel hoog polymeer. Wanneer licht, hitte, mechanische apparatuurkracht, zuurstof en sommige actieve metaalionen aanwezig zijn, zullen ze oplossen en waterstofchloride afgeven. Naarmate de totale hoeveelheid opgelost waterstofchloride toeneemt, zullen de plastic slangen verouderen, geleidelijk geel worden van volledig transparant tot zacht en broos, en zijn ze zeer vatbaar voor barsten; Tegelijkertijd zijn de diëlektrische eigenschappen gerelateerd aan warmteomstandigheden: wanneer verwarming ervoor zorgt dat PVC oplost en waterstofchloride vrijgeeft, zal de aanwezigheid van chloride-ionen de barrière-eigenschappen ervan aanzienlijk verminderen. Daarom is deze volledig transparante kunststofslang over het algemeen niet geschikt voor stroomvoerende toepassingen in de barrièrelaag van de hoofdstroomgeleider.

Daarnaast zijn inspecties uitgevoerd aan de bijbehorende naastgelegen kasten. Deze volledig transparante plastic slangen zijn allemaal geel en verouderd geworden, en deze geleiders kunnen eenvoudig tegen de plastic schaal worden geplaatst wanneer ze in de kast worden geïnstalleerd. Ze dragen het extrusiegieten van de uitstekende bevestigingsclips van metaal in de schaal, wat duidelijk de dragende omstandigheden laat zien, waardoor de verouderde plastic slangen zeer waarschijnlijk zullen barsten. Dit type installatiemethode voldoet niet aan de vereisten van artikel 8.6.3 van de algemene beginselen van laagspanningsschakelaars en regelapparatuur (GB/T7251.1-2013) voor blootliggende geleiders en geïsoleerde geleiders.

Na onderzoek ter plaatse bleek dat de vereiste belasting voor de ladekast van het achtste circuit van de D28-kast een airconditioner voor grote ruimtes is, die bij hoge temperaturen werkt en lange tijd op een hoge belasting werkt. De configuratie van apparatuur voor omgevingsbeheersing en temperatuurverlaging, zoals koelventilatoren en airconditioners in de distributieruimte, is onvoldoende en de geleider draagt ​​zowel interne als externe hoge temperaturen, wat resulteert in de volledig transparante plastic slang die rond de geleider is gewikkeld in extrusiegieten en belasting -lageromstandigheden versnellen veroudering en barsten onder hoge temperatuur, resulterend in een enkelfasige elektrische geleider kortsluiting naar aardfout, elektro-optisch opladen en ontladen, waardoor ontsteking bij hoge temperatuur ontstaat, zich van beneden naar boven verspreidt, waarbij geleidelijk de uitgaande circuits van elk worden ontstoken groep. De volledig doorzichtige plastic slang die in de geleider was gewikkeld, veranderde in een rood ontstoken boegschroef, waardoor de D28-doos brandschade opliep. Te zien is dat het smeltpunt zich bevindt aan het verbindingseinde tussen de geleider en het buskanaal, en aan het verbindingseinde tussen de niet-geleider en de werkschakelaar. Het is gecertificeerd door verschillende tijdelijke kasten en dit onderdeel bevindt zich dicht bij de plastic schaal, met zware spanning en extrusievorming. Er zijn verschillende niveaus van krassen en scheuren opgetreden en het risico op kortsluitingsfouten is groot.

2.3 Veelvoorkomende fouten en andere hoofdoorzaken

De temperatuur in de kast is te hoog. Langdurige belasting, langdurige stroombelastbaarheid van geleiders en gebrek aan onderhoud en onderhoud van het kastlichaam, resulterend in ernstige as in het kastvolume, algehele slechte warmteafvoer, geen ontvochtiging of airconditioning-temperatuurverlagingsapparatuur in de distributie ruimte en werking bij hoge temperaturen van de stroomschakelaar zelf en transmissielijnen, wat resulteert in verminderde algemene kenmerken en een kortere levensduur. Veroudering van machines, apparatuur en routes. De distributieruimte zou in 2005 in gebruik worden genomen en is nu bijna 14 jaar in gebruik. Vanwege het gebrek aan stroomuitval en inspectienormen die in gebruik zijn, is het lange tijd in bedrijf geweest en zijn belangrijke componenten niet onmiddellijk onderhouden, geïnspecteerd of vervangen, waardoor de veroudering van machines, apparatuur en routes wordt versneld en de service wordt verminderd leven.

3 Responsmaatregelen

De inkomende en uitgaande geleiders in de ladekast moeten gebruik maken van betrouwbare kabelkabels of geaarde koperen staven met isolerende krimpkousen en moeten worden geïnstalleerd in overeenstemming met de relevante nationale industrienormen; De stroomverdeelkamer moet het openen van software voor het monitoren van apparatuur mogelijk maken voor het gemakkelijk lezen en bekijken van de werking van de machineapparatuur. Voer data-analyse uit op historische records en vergelijk specifieke operationele data-informatie om afwijkingen onmiddellijk op te sporen en te voorkomen dat ze optreden. Tegelijkertijd moet de distributieruimte de beheermethoden van het ventilatiesysteem verbeteren en moeten het uitgangsvermogen en de efficiëntie van het ventilatiesysteem voldoen aan de vereisten van normaal bedrijf; De werkende onderdrukkast in de distributieruimte dient tijdig een kwaliteitsinspectie te ondergaan, voornamelijk op belangrijke componenten zoals interne stroomschakelaars, koperen transmissielijnen, connectoren, etc., die indien nodig gedemonteerd en vervangen moeten worden.

De benodigde ladingen in de distributieruimte moeten op een gestandaardiseerde manier worden beheerd en één voor één worden gelabeld. Voor zeer kritische en kritieke belastingen moeten de beschermingsmiddelen worden verbeterd en moeten gerichte inspectieplannen worden opgesteld en uitgevoerd op een op de vloer gemonteerde manier; Voer tijdig een redelijke technische training uit voor het beheer van institutionele beheers- en onderhoudsmedewerkers en beheerders van distributieruimten, zoals onderzoek en training over kennis van de werking van distributieruimtes en onderhoudsbeheer, noodhulp bij plotselinge afwijkingen, preventie en andere onderwerpen. Voer op tijd noodplanoefeningen en praktische werkingsevaluaties uit en verbeter het vaardigheidsniveau van het personeel en de communicatieve vaardigheden om noodproblemen in meerdere aspecten op te lossen.

4 Samenvatting

MNS laagspanningsladekast is een sleuteldistributieapparatuur voor de bodemdruksysteemsoftware van de distributiekamer. Op basis van de verwachting van dit ongeval zou de fabrikant van hoogspanningsschakelaars er veel belang aan moeten hechten en de nationale industrienormen voor ontwerp, productie en installatie strikt moeten volgen. Als klant van energietechniek moet ook regelmatig onderhoud, onderhoud en onderhoud aan de machines en apparatuur worden uitgevoerd om de normale werking van de machines en apparatuur samen te waarborgen.

Kalibratie van MNS 1 module ladekast stroomschakelaar na shuntscheiding:

Ladekast schakelaar

1. Nadat de hoofdstroomschakelaar (stroomonderbreker met gegoten behuizing) in de uitgaande module van de groep was losgekoppeld vanwege veelvoorkomende fouten, stond de deurklink van de huidige operationele organisatie nog steeds in de "Å" (hersluit) positie.

1. Boven de module (ladekast) moet de deurklink van de hersluitende organisatie (in de tegenovergestelde richting) worden gedraaid naar de 45 graden RESET-positie in de linkerbenedenhoek, en vervolgens moet de deurkruk (met de klok mee) worden gedraaid naar de " ○" (gesloten) positie. Op dit punt keert de isolatieschakelaar terug naar de normale zuigpositie (in het geval van hot standby) voor kalibratie en daadwerkelijke werking.

2. De eigenlijke handeling van hersluiten kan pas worden uitgevoerd nadat de kalibratie is uitgevoerd

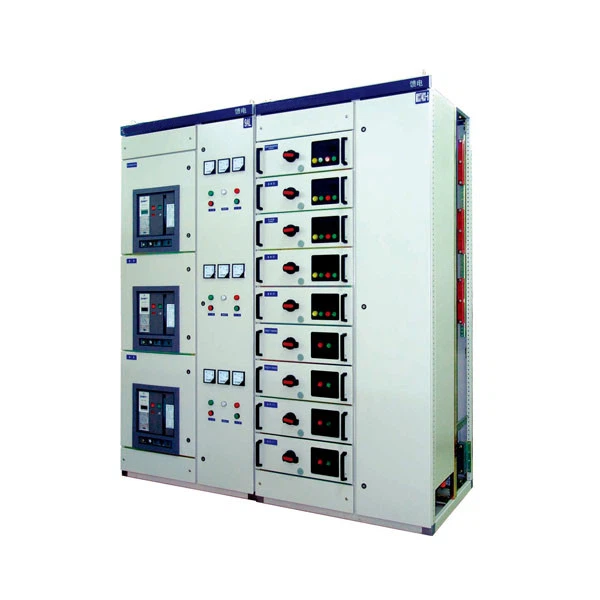

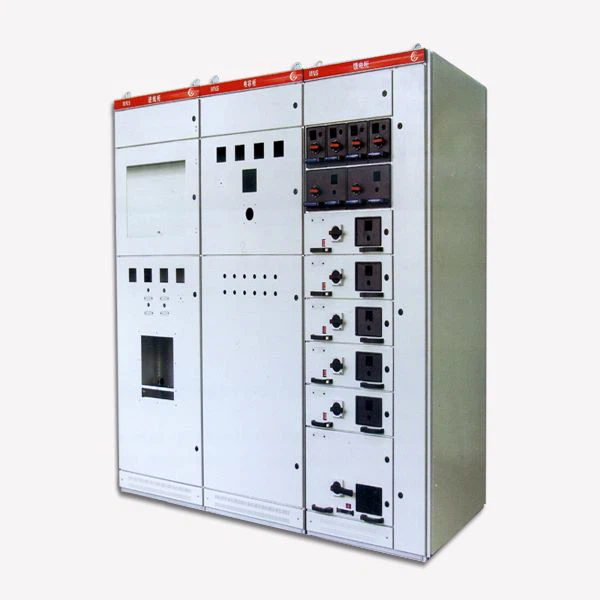

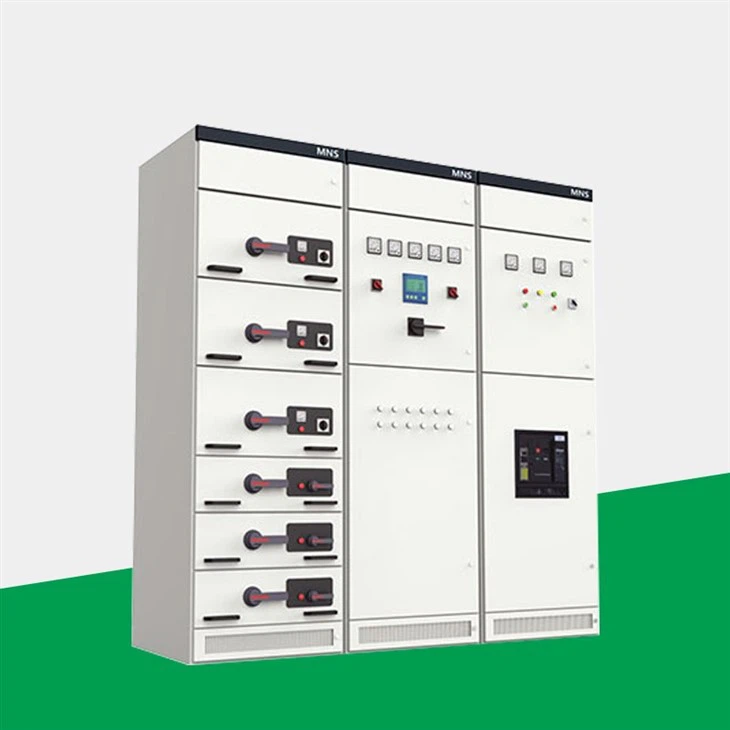

PRODUCTFOTO



Dit product wordt meestal op maat gemaakt.
Wij zijn een fabrikant en hebben een professionele technische afdeling die oplossingen kan ontwerpen en leveren op basis van de behoeften van de klant.

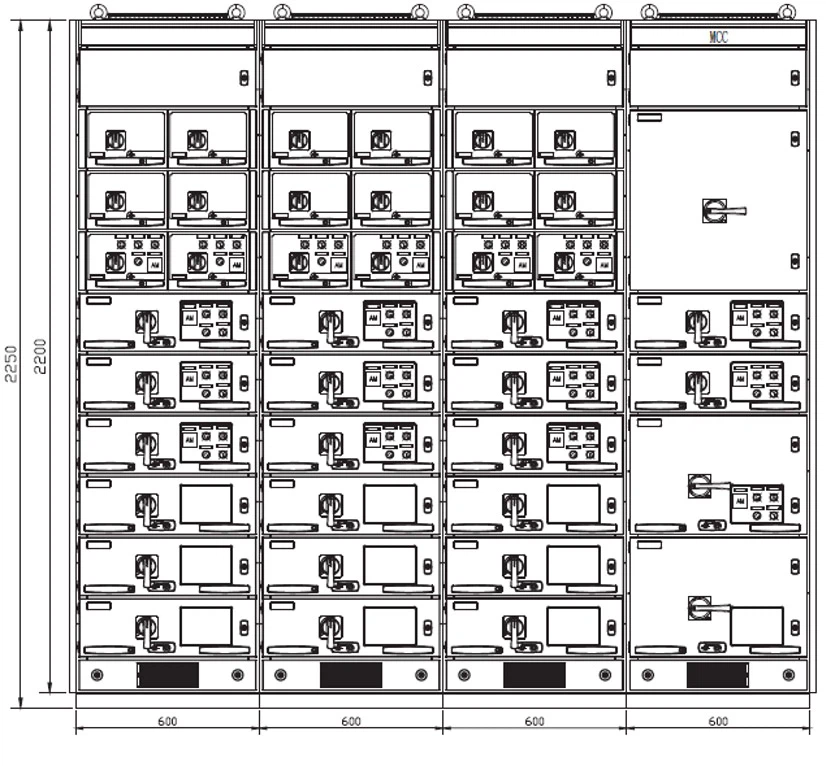

Neem contact op met ons verkooppersoneel om ontwerptekeningen te verkrijgen

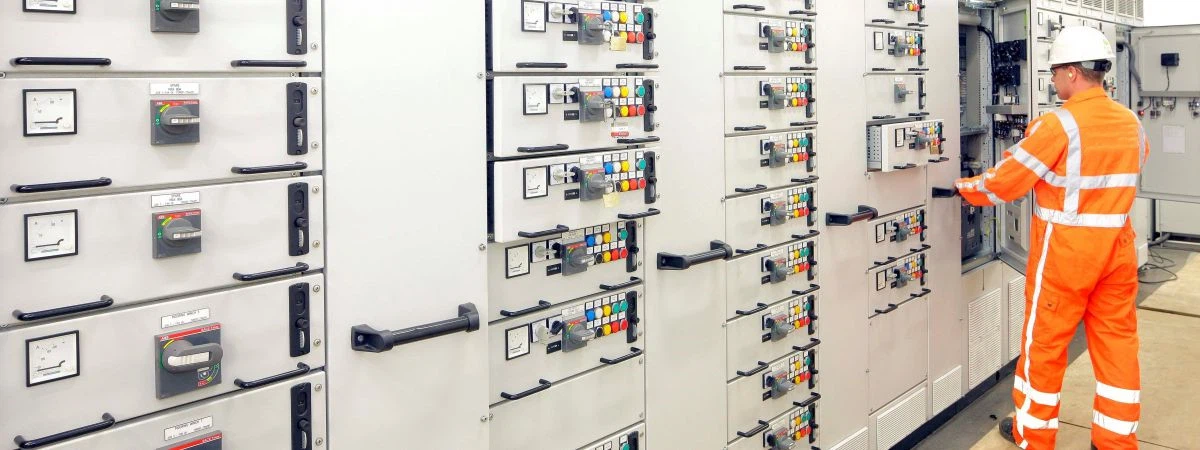

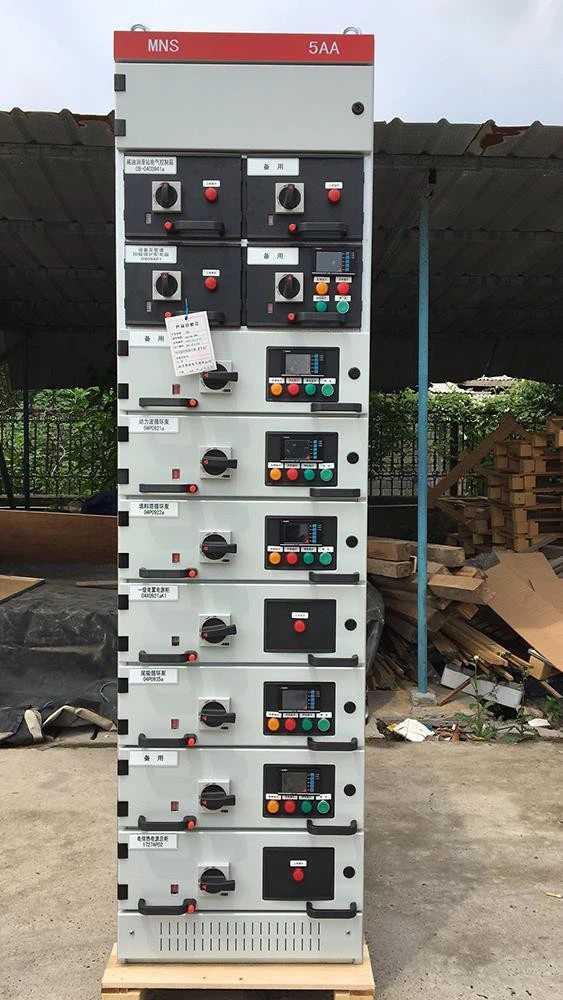

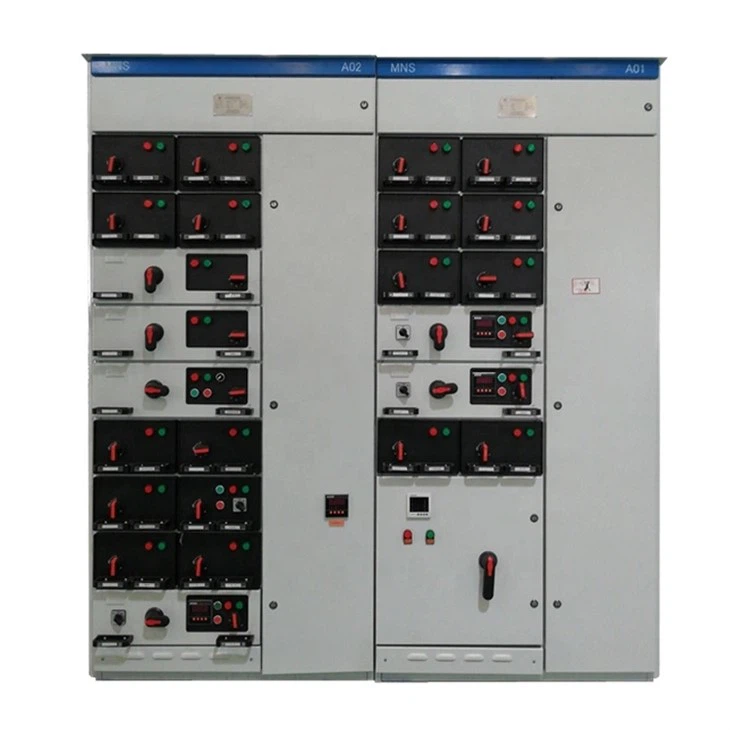

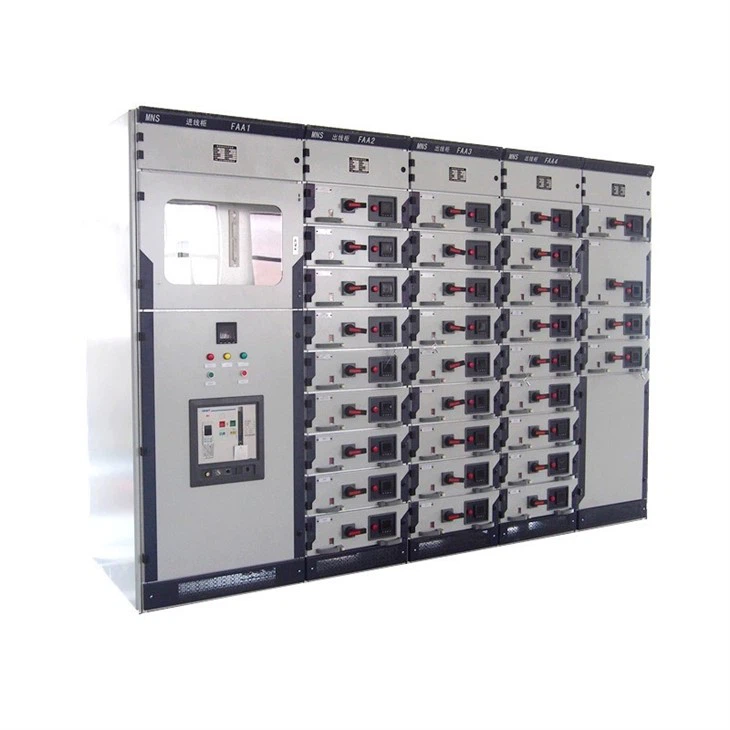

Hier zijn onze voorbeelden van klanten ter referentie
