DROGE 3-fase 30.3KV MV-transformator

Transformator van het droge type in drie stadia van epoxyhars is in overeenstemming met de norm van IEC726, GB/T10228-1997, met eigenschappen van met geringe verliezen, compact en lichtgewicht, laag geluidsniveau, vochtbestendig, hoge mechanische sterkte, vlambestendig, sterk overbelastingsvermogen en lage gedeeltelijke ontladingskwaliteit. Ze zijn van toepassing op energietransmissie- en distributiesystemen, met name op zwaarlastcentra en plaatsen met speciale brandbeveiligingseisen.

Aanvraag sturen

Beschrijving

DROGE 3 fase 30.3KV MV transformator

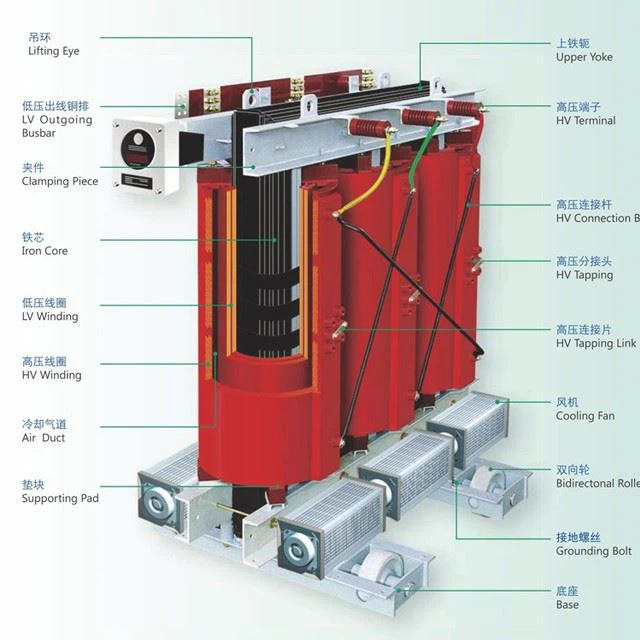

Onze in epoxyhars gegoten droge transformator uit de SC(B)-serie wordt automatisch onder vacuüm gegoten met dunne isolerende banden.

De kern is gemaakt van een hoogdoorlatende korrel-georiënteerde siliciumplaat en gegoten met geïmporteerde epoxyhars.

De spoel is versterkt met glasvezel en onder vacuüm gegoten met vulmiddel epoxyhars. Het heeft goede mechanische eigenschappen, is vrij van scheuren en binnenbellen en heeft een lage lokale ontlading, hoge betrouwbaarheid en een lange levensduur.

De hoog- en laagspanningssystemen zijn onder vacuüm gegoten, waardoor de spoel geen vocht opneemt, de klemmen van de kern een corrosiebestendige behandeling ondergaan en deze kan werken onder hoge temperaturen of andere ernstige omgevingen.

Betrouwbare structuur

De hoog- en laagspanningssystemen zijn onder vacuüm gegoten, waardoor de spoel geen vocht opneemt; de klemmen van de kern worden onderworpen aan een corrosiebestendige behandeling en kunnen onder hoge temperaturen of andere ernstige omgevingen werken.

Uitstekende materialen

Vlamvertraging, explosiebestendig en geen milieuvervuiling. De isolerende materialen in de spoel, zoals glasvezel, zijn zelfdovend en zullen geen brand veroorzaken door de boog die het gevolg is van kortsluiting. De hars zal bij hoge temperaturen geen giftig of schadelijk gas genereren.

Het gaskanaal is erin ingebed om het stralingsvermogen en de overbelastingscapaciteit te verbeteren. Met geringe verliezen en met geringe geluidssterkte. De kern is omwikkeld met 45 volledige verstek? en de laminering van het staptype verbetert effectief de distributie van magnetische flux in de kernhoeken en vermindert het onbelaste verlies en het neusniveau aanzienlijk.

Het is zeer goed bestand tegen kortsluiting en blikseminslag. Klein in volume, licht in gewicht, veilig in gebruik en onderhoudsvrij. Volgens de wensen van de gebruiker kan de transformator worden geleverd met een behuizing en ventilator.

Technische data

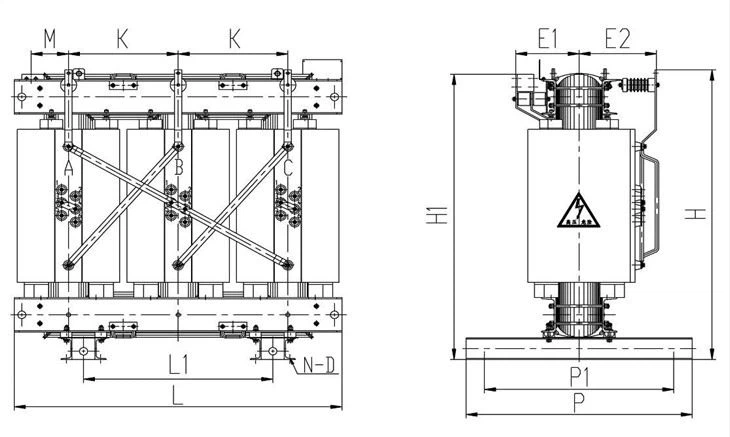

Model	Nominaal vermogen	Spanningsverhouding			Vectorgroep (verbinding)	Verlies (Watt)		Spanningsimpedantie procent	Afmeting (Lx BxH)	Netto gewicht (kg
Model	Nominaal vermogen	Nominale primaire spanning (KV)	Tikken bereik	nominale secundaire spanning (V)	Vectorgroep (verbinding)	Geen lastverlies	Verlies van volledige lading	Spanningsimpedantie procent	Afmeting (Lx BxH)	Netto gewicht (kg
SCB11-30/10	30 KVA	3,3 KV 6.0 KV 6,6 KV 6,3 KV 10 KV 11 KV 13,2 KV 13,8 KV 15 KV 20 KV 22 KV 24 KV 30 KV 33 KV 35 KV 36 KV	± 2 x 2,5 procent	380V, 400V, 415V 430V 440V enz.	Dyn11, Yyn0...etc	171	665	4	680x400x686	300
SCB11-50/10	50 KVA					243	941		690x400x686	360
SCB11-75/10	75 KVA					320	1300		730x450x796	500
SCB11-100/10	100 KVA					360	1492		730x500x816	600
SCB11-125/10	125 KVA					423	1748		780x600x950	700
SCB11-160/10	160 KVA					486	2014		950x650x1124	850
SCB11-200/10	200 KVA					558	2394		990x650x1165	950
SCB11-250/10	250KVA					648	2613		1020x650x1207	1100
SCB11-315/10	315 KVA					792	3287		1050x750x1320	1250
SCB11-400/10	400 KVA					873	3781		1100x800x1450	1550
SCB11-500/10	500 KVA					1044	4636		1140x800x1430	1850
SCB11-630/10	630 KVA					1206	5577		1250x800x1500	1900
SCB11-800/10	800 KVA					1368	6603	6	1330x800x1500	2200
SCB11-1000/10	1000 KVA					1584	7714		1400x960x1640	2750
SCB11-1250/10	1250 KVA					1881	9206		1450x960x1690	3300
SCB11-1600/10	1600 KVA					2205	11144		1560x960x1930	4000
SCB11-2000/10	2000 KVA					2988	13728		1680x960x1930	4800
SCB11-2500/10	2500 KVA					3240	16312		1720x1010x1950	5500

dry type transformer (2)

dry type transformer (3)

Dry-Type Transformer

dry-type

dry-type-transformer (2)

Dry-Type-Transformer (3)

dry type transformer (7)

CERTIFICAAT

CQC

TENTOONSTELLING

BEDRIJFSOVERZICHT

VERPAKKING & LEVERING

baozhuang_

FAQ

Q5 : Is OEM/ODM beschikbaar?

Antwoord: Ja, dat is het! Onze producten kunnen worden aangepast. We hebben ontwerp- en ingenieursteams, we kunnen producten aanpassen aan de tekening of vereisten van de klant.

Q6 : U bent fabrikant of handelsonderneming?
A: We zijn in de fabriek, als een 100 procent professionele fabrikant met 20 jaar fabrikantervaring, kunnen we producten produceren volgens de eisen van de klant en we kunnen ook de kwaliteit van producten 100 procent controleren.

Q7 : Kan over de prijs worden onderhandeld?

A: Ja, de prijs is bespreekbaar. Het kan worden gewijzigd op basis van uw hoeveelheid of pakket

Q8 : Hoe zit het met inspectie?

A: We hebben het hele inspectiesysteem van grondstof tot eindproducten, inclusief temperatuurstijgingstest, zoutsproeitest, dirigenttypetest, mechanische levensduurtest.

Q9 : Wat is betalingsvoorwaarden?

A: TT, Paypal, Western Union, Alibaba handelsgarantie en L/C zijn acceptabel. 30 procent T/T vooraf, 70 procent saldo vóór verzending.
