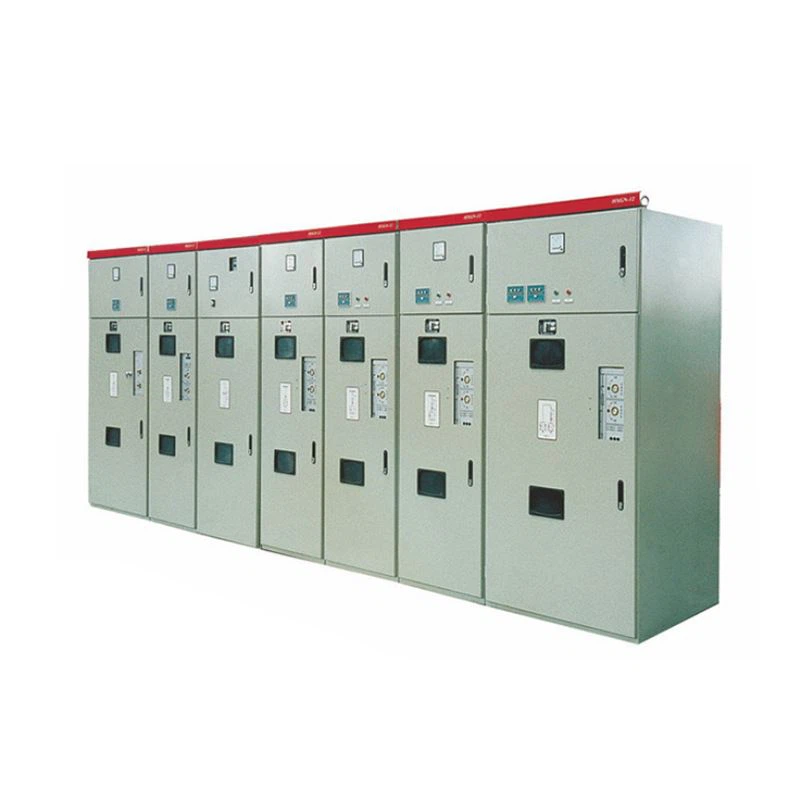

10KV 35KV HXGN SMC Schakelmateriaal Ring Hoofdeenheid Box Transformator Opblaasbare Kast Hoogspanningskast Laagspanningskast Stroomverdeelkast

Ondersteun elke aanpassing

Klanten kunnen de shell, interne componenten, etc. aanpassen aan hun behoeften

Technische eisen kaststructuur (metalen gepantserd verwijderbaar type)

(1) De totale afmetingen van de kast (hoogte × breedte × diepte) moeten voldoen aan de ontwerpeisen.

(2) De weg in en uit de kabel (busbar) moet voldoen aan de ontwerpeisen.

Structurele constructie:

(1) Componenten in elke kast, zoals busbars, stroomonderbrekers, spanningstransformatoren en uitgaande kabels, moeten worden gescheiden.

(2) De stroomonderbrekerruimte moet bestaan uit een met stalen plaat gesloten eenheid met de nodige voorzieningen voor het uittrekbare beweegbare deel. De beweegbare elementen van dezelfde parameters moeten uitwisselbaar zijn en andere elementen met dezelfde parameters en structuur kunnen ook worden gebruikt. ruilen.

(3) De metalen schaal en scheidingswand van de kast moeten betrouwbaar worden geaard en de nominale waarde van de aardingsgeleider en de aardingsschakelaar moet voldoen aan de eisen van nominale korte tijd en piekweerstand. De stroomdichtheid van koperen geleiders mag niet hoger zijn dan 200A/mm2.

(4) De isolatieplug in de bewegingspositie moet bestand zijn tegen kortsluitimpulsstroom en zorgen voor een goed contact.

(5) Zorg er bij het uittrekken van de trolley voor dat de isolatieplug is losgekoppeld. De openingen in de scheidingswanden worden automatisch gesloten om toegang tot delen onder spanning te voorkomen.

(6) De componenten in de schakelkast moeten zijn uitgerust met vergrendelingen. De trolley kan alleen worden uitgetrokken als de stroomonderbreker is losgekoppeld. De aardingsschakelaar en de stroomonderbreker moeten betrouwbaar met elkaar verbonden zijn. Voor de werking van de aardingsschakelaar moet er een duidelijke indicator zijn om de uitlaatzijde aan te geven. Er is geen spanning en de stroomonderbreker is open om verkeerde werking te voorkomen.

(7) De kastschaal moet van metaal zijn, de schaal moet voldoen aan de eisen van de beschermingsvoorschriften en noch de vloer noch de muur kan worden gebruikt als onderdeel van de kastschaal (de onderkant van de kast moet twee kabels doorlaten en worden gebruikt als terminals, zoals rubberen pads, enz., boven de bodem De kabelruimte moet voldoende installatieruimte hebben om kabels met een groot profiel en nul-sequentiestroomtransformatoren te installeren).

(8) Deuren en afdekkingen voor normaal onderhoud moeten zonder handgereedschap worden geopend, maar moeten voor de veiligheid van de bediener vergrendelingen hebben. Bovendien moeten speciale hangsloten worden verstrekt.

(9) Indien er een waarnemingspoort op de behuizing aanwezig is, moet deze voldoende mechanische sterkte hebben en rekening houden met de veiligheidsafstand tussen de behuizing en de elektrische componenten en met elektrostatische afschermingsmaatregelen.

(10) Het luchtgat of de uitlaatpoort moet hetzelfde veiligheidsniveau hebben als de houder.

(11) De afscheider moet voldoen aan de beschermingsnormen en de isolerende afscheider moet bestand zijn tegen de spanningstest van de vermogensfrequentie. Er moet voldoende luchtruimte zijn tussen het hoofdcircuit en de isolerende scheidingswand om bestand te zijn tegen de weerstandsspanningstest van 150% van de nominale spanning.

(12) De busbars in elke kast moeten in een afzonderlijk busbarcompartiment worden geïnstalleerd. De busbars en kabels kunnen worden aangesloten met kopertape. De fasevolgorde is de eerste fase L1 (aangegeven in geel), de tweede fase L2 (aangegeven door Aangegeven in groen), de derde fase L3 (aangegeven in rood) gaat van boven naar beneden of van links naar rechts of van binnen naar buiten.
