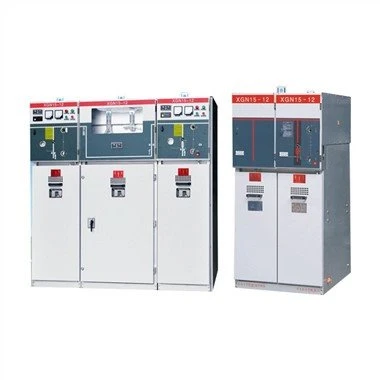

24KV SF6 geïsoleerde metaalomsloten schakelapparatuur

24KV SF6 geïsoleerde metaalomsloten schakelapparatuur

De SF6 geïsoleerde schakelapparatuur is geschikt voor middenspanningsdistributiesystemen met een nominale spanning van 12kV en 40,5kV. Het kan worden gebruikt als RMU's in een voedingsnetwerk, foutisolatieschakelaars en sectionele schakelaars. Indien uitgerust met distributie-automatiseringsapparatuur (FTU/DTU) en communicatieapparatuur, kan de SF6 geïsoleerde schakelinrichting communiceren met het controlecentrum, de kabelspanning, stroom, enz. meten en de werkstatus van schakelaars bewaken.

Aanvraag sturen

Beschrijving

Product detail

Nominale spanning	12KV/24kv
Nominale stroom	630A
Nominale frequentie:	50Hz
Beschermingsniveau	IP3X
Type	Vast type:
Sollicitatie	Binnen
Laadschakelaar	SF6
Productsleutelwoorden	middenspanning rmu, 12/24kv ring hoofdeenheid schakelapparatuur, sf6 hoogspanning gis schakelapparatuur

1.Rating: Nominale spanning 12/24KV, nominaal stroombereik tot 630A.

2. Toepassing: voornamelijk van toepassing bij de bouw en renovatie van stedelijke elektriciteitsnetten;

projecteren. industriële en mijnbouwondernemingen. hoogbouw en gemeenschappelijk;

voorzieningen. Voor stroomverdeling. Besturing en bescherming van elektrische apparatuur;

als de lusvoedingseenheid of eindapparatuur. Het kan ook worden geïnstalleerd in:

voorgeladen onderstation

3.Feature: gebruik SF6-laadschakelaar en laadschakelaar-zekeringcombinatie als hoofdschakelaar.

Uitgerust met vacuümlaadschakelaar en veerbediening die kan worden

met de hand of elektrisch bediend. Aardingsschakelaar en isolatieschakelaar zijn uitgerust:

met handbediening. Met klein volume en hoge beveiliging

4. Standaard: IEC60420

Functies

• De SF6 is het isolatiemateriaal dat is afgedicht in een roestvrijstalen behuizing, volledig geïsoleerd en onderhoudsvrij.

• Duurzaam uithoudingsvermogen.

• Duidelijk zichtbare open contacten.

• Betrouwbare vergrendeling en veiligere bediening.

Item	Parameters
Nominale spanning	12/24KV
Nominale stroom	630A
Geschat kortstondig bestand tegen stroom	20kA, 4s
Nominale piek weerstaat stroom	50kA
1min Stroomfrequentie Weerstaat Spanning	42kV
Bliksemimpuls weerstaat spanning	75kV
Gas druk	0.03MPa
Mechanisch uithoudingsvermogen	5000 keer
Beschermingsniveau	IP67
Jaarlijkse lekkage	0.1‰
