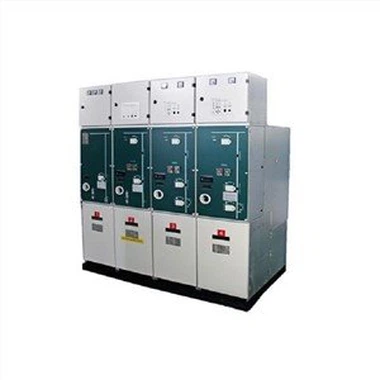

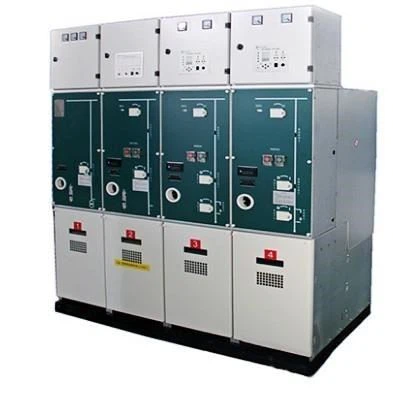

35kv middenspanning metalen beklede RMU-panelen

Veiligheid • Alle spanningvoerende delen zijn verzegeld of ingebed in de epoxyhars en siliconenrubber, volledig geïsoleerde en volledig gesloten structuur, veiligheidsbeschermingsniveau: IP67. • Verbeterd ontwerp van fasescheiding, onafhankelijke fase-isolatie om de fout tussen fasen te voorkomen. • Wissel van werkpositie van elke fase kan onafhankelijk worden waargenomen, wat de bedrijfsveiligheid verbetert.

Aanvraag sturen

Beschrijving

FYG-12 (3)

FYG-12 (2)

FYG-12

Functies

1.Veiligheid:

• Alle spanningvoerende delen zijn verzegeld of ingebed in de epoxyhars en siliconenrubber, volledig geïsoleerd en volledig gesloten structuur, veiligheidsbeschermingsniveau: IP67.

• Verbeterd fasescheidingsontwerp, onafhankelijke fase-isolatie om de fout tussen fasen te voorkomen.

• De werkpositie van elke fase kan onafhankelijk worden geobserveerd, wat de bedrijfsveiligheid verbetert.

2. Multi-omgevingstoepassing

• Van toepassing op gebieden met lage temperaturen, gebieden op grote hoogte, gebieden met een hoge vochtigheid, gebieden met veel corrosie, laaggelegen gebieden en plaatsen waar explosies verboden zijn.

3.Flexibiliteit:

• Standaard modulair ontwerp om uitbreiding, wijziging en vervanging van circuits te vergemakkelijken.

• Haalbaar voor elke vervanging in beide omstandigheden van een defecte eenheid en in overeenstemming met de behoeften van de gebruiker.

• Kleinere afmetingsion maakt het meer conveworden verplaatst, vervoerd of vervangen.

4. Milieuvriendelijk

• Er wordt epoxyhars gebruikt in plaats van SF6.

Beschrijving	Eenheid
Nominale spanning	kV	12	12	12
Stroomfrequentie weerstaat spanning: fase naar fase/aarde	kV	42	42	42
Stroomfrequentie weerstaat spanning: Tussen open contacten	kV	48	48	48
Impuls weerstaat spanning fase naar fase/aarde	kV	75	75	75
Impuls weerstaat spanning Tussen open contacten	kV	85	85	85
Nominale frequentie:	Hz	50	50	50
Nominale stroom	A	630		630
Nominaal kortstondig bestand tegen stroom (4s)	kA	20/25		20/25
Nominale piek bestand tegen stroom	kA	50/63		50/63
Nominale actieve lastonderbrekingsstroom	A	630
Nominale onderbrekingsstroom bij gesloten lus	A	630
Mechanische levensduur	Ops	10000	10000	10000
